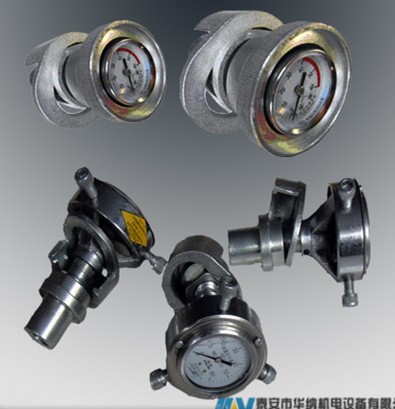

單體支柱測力計

產品名稱：單體支柱測壓儀，單體支柱測力計，單體支柱測壓表，單體支柱壓力表

產品型號：DZY-60，DZ-CL-1，DZ-CL-2，DZP-60型

產品用途：單體液壓支柱測力計用于測定外注式單體液壓支柱支護系統初撐力的儀器，是煤礦工作面礦壓觀測必選儀器設備之一，單體液壓支柱測力計具有體積小、質量輕、便攜帶、便操作等特點，適合于煤礦支護工作面批量裝備、日常攜帶檢測。
單體支柱測壓表技術指標：
⑴ 量程：0～40MPa ；壓力表量程：0-60 MPa
⑵ 顯示方式：壓力表式；精度： 2.5級
⑶ 重量：1.3㎏。

工作原理

本產品主要由表頭U型卡。側體。頂針、防震壓力表和殼體組成,使用時先將U型卡套在三用閥上,再將側體口插入U型卡上,旋轉U型卡,使測體口與三用閥吻合一起,然后稍加用力旋轉壓力表防震殼體,此時頂針恰好打開三用閥內的球形單向閥,使支柱內液體壓力等值地沿側體內頂針周邊傳入壓力表,即可從表上讀出支柱的初撐力(工作阻力)值

注意事項

使用前應檢查側體口與三用閥是否良好連接,如連接不好易從側體口處向外泄液;2、從頂針后泄液“0”型密封圈損壞變形,這時可拆下壓力表防震殼體更換“0”型密封圈;3、表頭泄露可用6#小梅花扳手上緊表頭;4、如表頭無壓力顯示,是由于壓力表擰得過緊使密封圈變形堵塞阻止了液體壓力傳遞,這時可拆下表頭及保護罩更換密封圈5、旋轉壓力表防震殼體時不要十分用力,只需稍加用力、表頭表針不回零位，并不影響測量精度，這主要是由于體內液體漲力造成
單體支柱測壓儀表類產品還有：帶壓力表注液(微世推網)，礦用本安型數字壓力計，手輪式測壓儀，增壓式測壓儀，卸壓式測力計，直讀式測壓儀，數顯測力計，壓力記錄存儲記錄儀，圓圖壓力記錄儀等。
