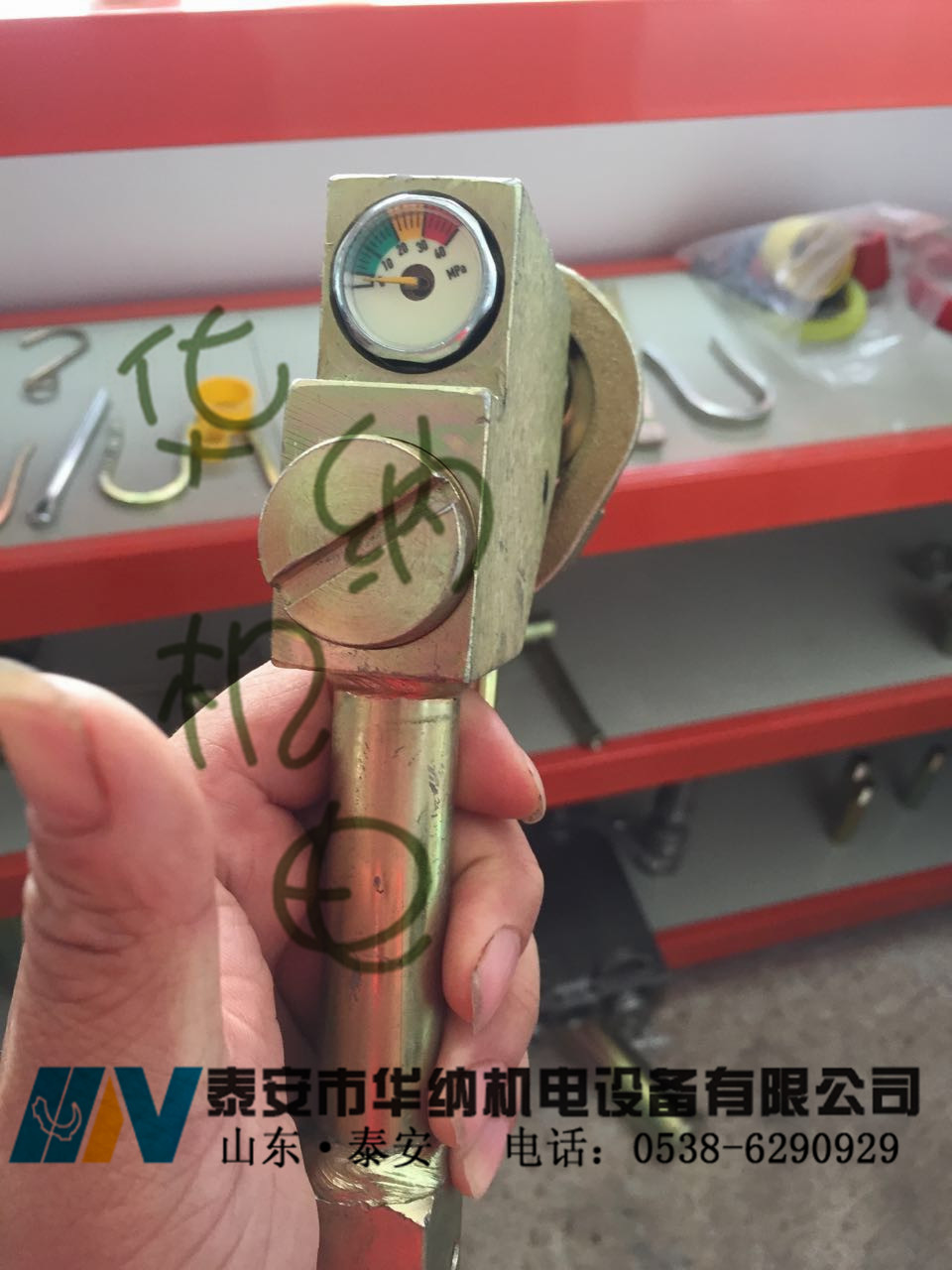

測壓注液(微世推網)

產品名稱：測壓注液(微世推網)，微表式注液(微世推網)，帶壓力表注液(微世推網)

型號：DZ-**2，DZ-**3，DZ-**1型

用途：泰安市華納機電設備有限公司生產的測壓注液(微世推網)主要適用于煤礦單體液壓支柱的注液和壓力檢測。測壓注液(微世推網)其特點是：⑴利用向支柱內充液的方式測定支柱內液體的壓力，可以使支柱內的液體一滴不泄；壓力一點不降，有效的保證了支護的安全；⑵能自動排氣，一次充液測壓成功，操作非常方便；⑶結構簡單、密封件少，性能可靠；⑷體積小、重量輕、攜帶方便。

測壓注液(微世推網)技術指標：

⑴量程：0～25Mpa；0-60MPa;(用戶定貨時請注明所需量程)，⑵顯示方式：微表式（航空專用表）；⑶精度：2.5FS；⑷重量：1.3㎏。

結構

1.閥體2壓力表3操作手把4卸壓螺堵5卸載閥6卸壓頂桿7注液管8鎖緊套9供液頂桿10.隔離套11.供液閥座12.供液管等組成。

工作原理

把初撐力注液(微世推網)插入三用閥體上,上緊卡牢鎖緊套,內握操作手把,驅動供液頂桿,打開供液單向閥,高壓液一路供壓力表,一路經高壓釋放裝置上腔斜孔、注液管、三用閥注入支柱下腔體,迫使支柱活柱體升高,當支柱上端頭與頂梁接觸,緊貼頂板,視壓力表指數大小;若壓力達到本工作面規定頂板壓力時,速停止供液,瞬間外推手把,驅動卸壓頂桿,打開卸壓單向閥,高壓液經釋放孔排出,(微世推網)內壓力為零,順利取(微世推網)

單體支柱壓力檢測類設備有：單體支柱壓力測壓儀，單體支柱測壓表，單體支柱測力計，增壓式單體支柱工作阻力檢測儀，帶壓力表注液(微世推網)，HC-45液壓壓力盒，乳化液濃度計，乳化液自動配比儀，單體支柱升柱器，回柱器。
