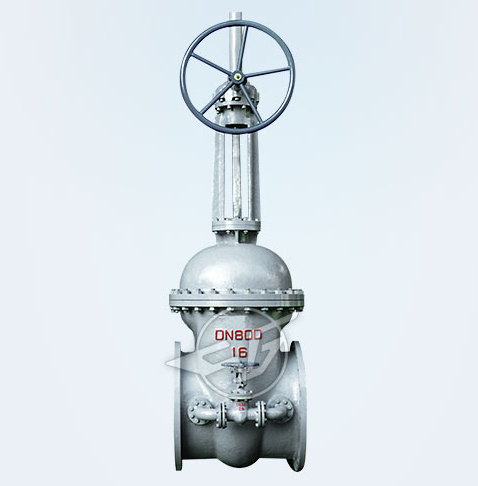

產品型號：Z541H

公稱通徑：DN50~1600mm

公稱壓力：1.0MPa~16.0MPa

主要材質：鑄鋼、鑄鐵、不銹鋼

設計與制造：GB12234

法蘭尺寸：JB/T79GB89113

結構長度：GB12221

檢驗與試驗：JB/T9092

一、Z541H傘齒輪閘閥概述

傘齒輪傳動閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種常用的截?cái)嚅y，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì).通過選用不同

⑤開發了PN 1.0MPa的低壓碳鋼閘閥， 可替代鐵制閘閥， 有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕， 密封性能不可靠等問

的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。

二、Z541H傘齒輪閘閥結構特點

①符合國內外先進標準的要求，密封可靠，性能優良。

②閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

④可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

題。

⑥開發了PN 1.0MPa的低壓不銹鋼系列閘閥， 能適用于各種腐蝕性介質工況， 降低成本， 節約材料。
