設備組成：
1.自動上料機構；
2.載具拉料機構；
3.雙動子直線電機；
4.兩套Y軸模組+精密頭部+快拆式吸嘴；
5.五套視覺系統（一套頭部拍產品、兩套底部拍物料、兩套飛達拍取料）；
6.不銹鋼鏡面外殼+FFU，應用于百級無塵車間。

設備名稱： 全自動攝像頭模組貼保護罩設備
型號：ATM-260xD2
設備簡介：
設備適用于無塵車間、全自動生產

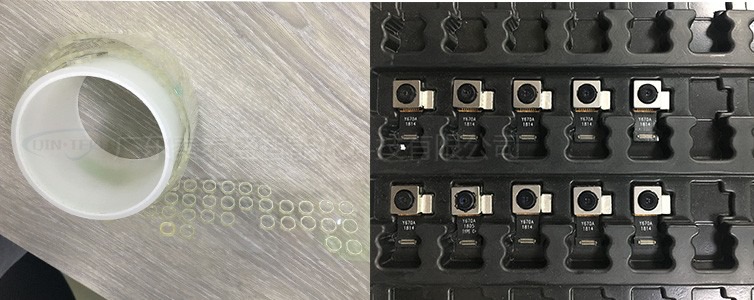

人工將Trar盤放入到上料架;設備拉料機構自動拉出Tray盤攝像頭模組；頭部CCD識別并定位攝像頭模組；吸嘴從飛達上取鏡頭保護罩（兩套飛達CCD引導吸嘴更精準取料確保穩定性、兩套底部CCD識別并補償保護罩貼裝精度）；五套視覺可確保高±0.05mm貼裝精度，X軸采用直線電機可保證塊1S/PCS的貼裝速度；貼裝完成后拉料模組自動將載具放回料框中直至后一盤料貼完。貼裝完成后人工將整個料框取進行更換，縮短上下料時間從而提升設備產能。

項目規格說明備注設備貼裝精度（X/Y）±0.1mm（物料尺寸：4*30mm以內）
生產效率(UPH)≥2500pcs不含上下料時間輔料尺寸mmMax：30mm*30mmMin：4mm*4mm
FEEDER(供料寬度）寬度 ≦60mm
FEEDER(供料器）數量2把
吸嘴數量2pcs
貼膜壓力壓力傳感器
X/Y軸模組封閉式適用千級無塵環境靜電消除出料端配置離子風機避免因靜電造成的粉塵吸附上下料自動上下料
設備尺寸≈L1200mm*W1200mm*H1800mm
氣壓壓力：0.5-0.7MPa
氣流量200L/min （干燥）
設備外觀1.設備外觀適用千級無塵車間頻繁工作區域使用亞克力材質2.外部使用鏡面不銹鋼外罩3.禁止使用產生粉塵/脫落物/贓物的材質設備內部環境1.內部環境需要達到千級凈化標準設備頂部需要加裝凈化FFU2.設備內部使用的部件，機構符合無塵要求避免產生（粉塵，毛屑，贓物）
