原理&結構：

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉 換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表 內的接收器接收，并將距離信號轉化為物位信號。

輸入：

反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別 出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與 脈沖的時間行程T成正比：D=C×T/2 其中C為光速因空罐的距離E已知，則物位L為： L=E-D

輸出：

通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動 使儀表適應測量環境。對應于4…20mA輸出。

測量范圍：

F----測量范圍 E----空罐距離 B----頂部盲區

H----探頭到罐壁的zui小距離 頂部盲區是指物料zui高料面與測量參考點之間的zui小距離。 底部盲區是指纜繩ZUI底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。

注意：

只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。



技術參數：

工作頻率:100MHZ-1.8GHZ

測量范圍：纜式：0...30m

桿式：0...6m

雙桿式 ：0...6m

極低介電式 ：0...6m

重復性：±2mm

分辨率：1mm 采樣

回波采樣55 次/s

響應速度：>0.2S(根據具體使用情況而定)

輸出電流信號：4…20mA

精度：±3mm

外殼防護等級： IP67

電纜入口：2個M20*1.5(電纜直徑5...9mm)

2個1/2 NPT(電纜直徑5...9mm)

通訊接口 ：RS485(MODBUS)通訊協議

HART 通訊協議

過程連接 ： G1、G1 1/2

NPT1、NPT1 1/2

法蘭DN50、DN80

法蘭DN100、DN150

過程壓力 ：-1...20bar

-1...400bar

電源：24VDC(±10%),紋波電壓：1Vpp

耗電量max 22.5mA

環境條件 ：溫度-40℃…+70℃ /-40℃…+2 5 0℃ /

-40℃…+4 0 0℃

防爆等級 ：Ex d II C T6

兩線制接線 ：儀表供電和信號輸出共用一根兩芯屏蔽電纜線



RR30A型-線纜式:

應 用 ：液體、粉料、固體顆粒

測 量 范 圍 ：30米

過 程 連 接 ：螺紋、法蘭

過 程 溫 度 ：-40…250℃

過 程 壓 力 ：-1.0…20bar

精 度 ：±3mm

頻 率 范 圍 ：100MHZ…1.8GHZ

防爆/防護等級：Exd II C T6/IP67

信 號 輸 出 ：4…20mA/HART(兩線) /RS485 (四線)

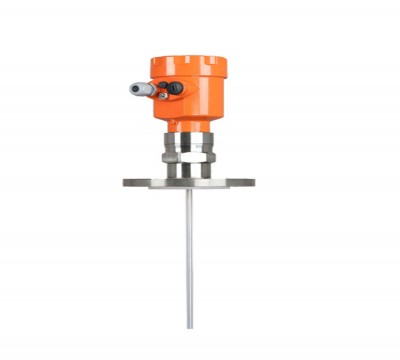

RR30B型-桿式:

應 用 ：液體、粉料、固體顆粒

測 量 范 圍 ：6米

過 程 連 接 ：螺紋、法蘭

過 程 溫 度 ：-40…250℃

過 程 壓 力 ：-1.0…20bar

精 度 ：±3mm

頻 率 范 圍 ：100MHZ…1.8GHZ

防爆/防護等級：Exd II C T6/IP67

信 號 輸 出 ：4…20mA/HART(兩線) /RS485 (四線)

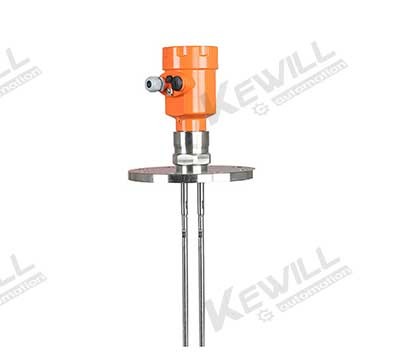

RR30C型-雙桿式:

應 用 ：液體、粉料、固體顆粒

測 量 范 圍 ：6米

過 程 連 接 ： 法蘭

過 程 溫 度 ：-40…250℃

過 程 壓 力 ：-1.0…20bar

精 度 ：±3mm

頻 率 范 圍 ：100MHZ…1.8GHZ

防爆/防護等級：Exd II C T6/IP67

信 號 輸 出 ：4…20mA/HART(兩線) /RS485 (四線)



RR30C1型-低介電式:

應 用 ：極低介電常數液體

測 量 范 圍 ：6米

過 程 連 接 ：法蘭

過 程 溫 度 ：-40…250℃

過 程 壓 力 ：-1.0…20bar

精 度 ：±3mm

頻 率 范 圍 ：100MHZ…1.8GHZ

防爆/防護等級：Exd II C T6/IP67

信 號 輸 出 ：4…20mA/HART(兩線) /RS485 (四線)



安裝方法:
合理安裝能確保儀表長期可靠而精確的測量儀表可采用螺紋連接，螺紋的長度不要超 過150mm，還可以采用在短管上安裝。安 裝短管直徑在2″至6″則安裝短管高度應≤150mm，若安裝于較長的短管上，應底部固定纜式探頭或選用對中支架以避免纜式探頭與短管末端接觸。
