概述

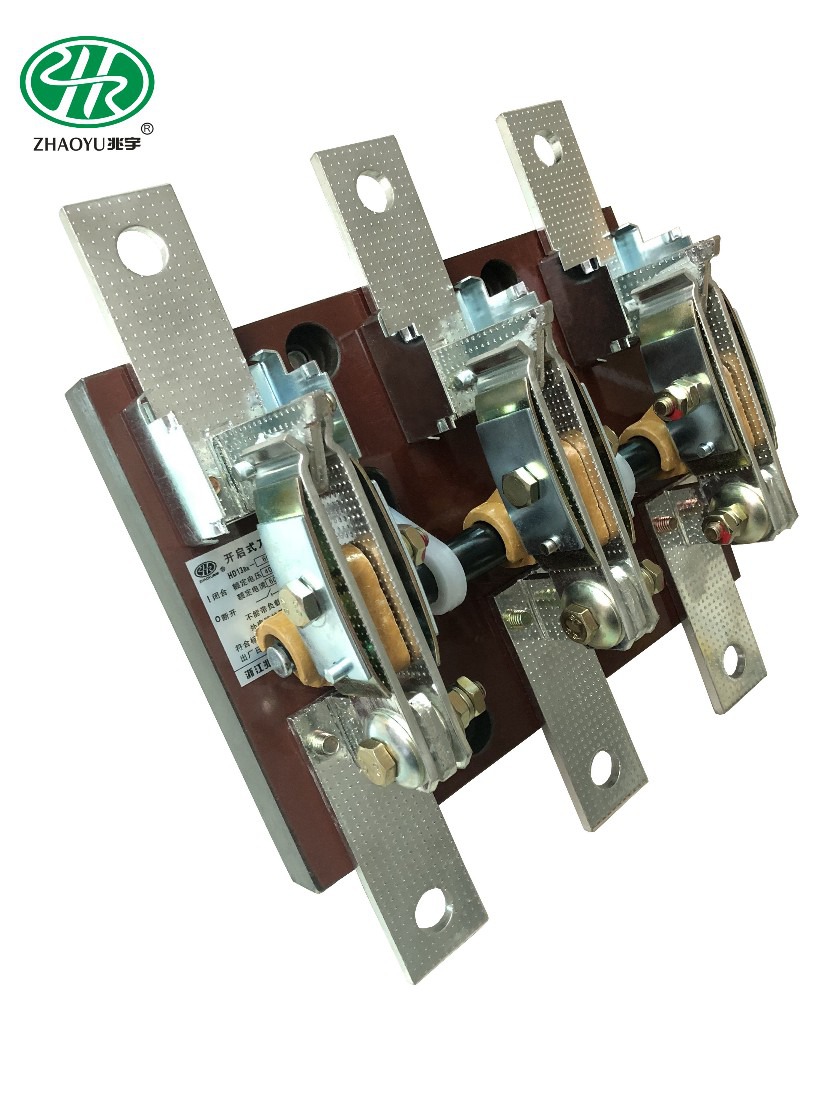

HD系列單投刀開關、HS系列雙投刀開關適用于交流50Hz、額定電壓400V、直流220V，額定電流至1500A的成套配電裝置中，用作手動不頻繁接通與分?jǐn)嘟涣鳌⒅绷麟娐坊蛴米麟姎飧綦x之用。

HD(S)11系列刀開關中央手柄式刀開關主要用于動力站，不切斷帶有電流的電路，作為電氣隔離之用。

HD(S)12系列刀開關側方正面杠桿操作機構式刀開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝。

HD(S)13系列刀開關中央正面杠桿操作機構式刀開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方。

HD(S)14系列刀開關側面操作手柄式刀開關，主要用于動力箱中。裝有滅弧室的刀開關可以切斷電流負荷，其它系列刀開關只作電氣隔離之用。

產品結構特點

1.采用電磁驅動，電氣機械同時連鎖機構，主回路觸頭為靜、動結構，動觸頭采用V型設計。

2.為避免電磁線圈長期帶電，采用電動合閘，機械保持，控制電源均引自主備電流交流220V(無須另加控制電流)。

3.結構特點優越，故主備電源不會同時接通發生事故。

4.開關有電氣或機械合閘指示，同時可以為客戶提供常開常閉無源輔助觸點供客戶其它之用。

5.開關由負荷開關(開關不含熔斷絲或電流脫扣的A·T·S)和智能控制器組成，是一種理想的機電一體化新型雙電源自動切換開關。

電氣級別：PC級

■主要功能

特點：切換速度快、故障率低、維修方便、性能可靠

產品結構：體積小、電流大、結構簡單、ATS一體化

接線方式：板前接線、板后接線

轉換方式：電網對電網、電網對發電機、自投自復、自投不自復

產品分類：三段式帶中間雙斷開位置

產品極數：2、3、4

正常工作條件：

● 安裝環境的空間溫度-20—40℃。

● 海拔：安裝地點的海拔不超過2000m。

● 污穢等級:污穢污染等級為3級

● 傾斜度不大于±23°

規格系列完整選型列表

附注：目前按照國標已經取消即外形尺寸較小的，即帶B型的開關生產，一律統一成標準型號，及HD13與HD13B為同一產品！

HD11刀開關：

HD11-100/38

HD11-200/38

HD11-400/38

HD11-200/39

HD11-400/39

HD12刀開關：

HD12-200/31

HD12-400/31

HD12-600/31

HD12-1000/30

HD13刀開關：

HD13-200/31

HD13-300/31

HD13-400/31

HD13-600/31

HD13-1000/31

HD13-1500/30

HD13BX旋轉式刀開關：

HD13BX-200/31

HD13BX-400/31

HD13BX-600/31

HD13BX-1000/31

HD13BX-1500/31

HD14側式刀開關：

HD14-200/31

HD14-400/31

HD14-600/31

HD14-1000/31

故障檢查及維護

1.刀開關作電源隔離開關使用時，合閘順序是先合上刀開關，在合上其他用以控制負載的開關電器。分閘順序則相反，要線使控制負載的開關電器分閘，然后在讓刀開關分閘。

2.嚴格按照產品的說明書規定分?jǐn)嗄芰矸謹嘭?fù)載，無滅狐室的刀開關一般不允許分?jǐn)嘭?fù)載，否則，有可能導致穩定持續燃弧，使刀開關壽命縮短，嚴重的還會造成電源短路、開關被燒毀、甚至發生火災。

3.對于多極的刀開關，應該保證各極動作的同步性，而且接觸良好。否則當負載是三相異步電動機時，便可能發生電動機因斷相運轉而燒壞的事故。

4.如果刀開關未安裝在封閉的控制箱內則應該經查檢查，防止因積塵過多而發生相間閃絡現象。

維護

當對刀開關進行定期檢修時，應該清除底板上的灰塵，以保證良好的絕緣；檢查觸刀的接觸情況，如果觸刀{或靜插座}磨損嚴重或電弧過度燒壞，應該及時更換刀開關，發現觸刀轉動鉸鏈松動時，如果是用螺栓的，應該立即擰緊螺栓。
