德國GRAEFF高溫熔體壓力傳感器/變送器+2500型控制器

GEFRAN 2500壓力控制表廣泛應用于多種場合，尤其是塑料橡膠行業的擠出機和注塑機的壓力自動控制，其電路和軟件的設計方面?zhèn)戎赜谶^程數據的快速采集和響應（采樣速率為2毫秒），因此非常適合快速變化的物理量的自動控制，比如擠出機的擠出壓力的自動閉環控制。

2500壓力控制器同樣非常適合在不改變現有擠出機的結構的基礎上，提升擠出機壓力控制的品質。使之達到全自動的擠出壓力的閉環控制，全面提升擠出機品質和產品品質。

A.濾網前壓力檢測與報警

用于檢測濾網前壓力，如果壓力值超過設定的報警值，報警繼電器動作，提示換網，以保護設備不會因為濾網堵塞造成濾網前壓力過大而造成損壞。

B. 擠出機頭壓力檢測與控制

?用于檢測擠出壓力。為保證擠出制品的品質，需要擠出壓力控制在一定的范圍內，擠出機啟動時，通過調整電位器調整變頻器輸入從而調整主電機轉速，使擠出壓力上升到工藝壓力值。

?在這種控制狀態下，要求隨時觀察擠出機頭壓力的變化，如果擠出壓力高于/低于設定值，需要調整電位計降低/增加主電機轉速，從而使擠出壓力維持在一定的范圍內。以保證制品的質量符合要求。

?由于下料不穩定，濾網堵塞等原因各種原因會造成擠出壓力波動，影響擠出制品品質，例如：當濾網逐漸發生堵塞時，擠出機頭壓力會逐漸下降，需要不斷調整電位器增加主電機轉速，以保證擠出壓力穩定。這個過程需要較長的時間，直到濾網堵塞到一定程度，網前壓力超過限定值，壓力儀表報警提示換網，待換網動作完成后，重新啟動一個生產循環。

?由于影響擠出壓力的因素很多，甚至由于壓力傳感器質量（壓力遷移）的原因，造成儀表表征的壓力值變化，從而要求不斷的調整主電機轉速，嚴重制約和影響了生產效率的提高及擠出制品品質。

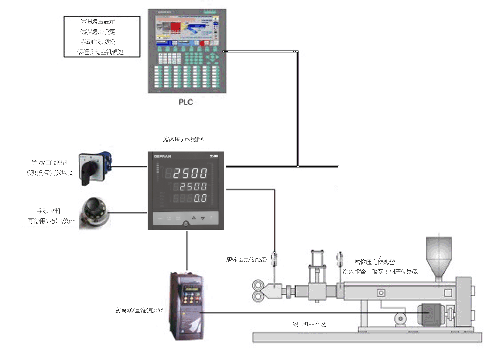

應用GEFRAN 2500型熔體壓力控制表實現的擠出壓力的自動控制

用于檢測濾網前壓力，如果壓力值超過設定的報警值，報警繼電器動作，提示換網動作，以保護設備不會因為濾網堵塞造成濾網前壓力過大而造成損壞。

? 傳感器檢測擠出壓力。通過2500型控制表PID運算，自動控制主電機轉速，從而使擠出壓力精確的控制在設定值范圍內。

?擠出機啟動時，將手動/自動控制切換按鈕開關切換到手動狀態，手動調整電位器調整變頻器輸入從而調整主電機轉速，使擠出壓力上升到設定壓力值。然后切換到自動控制，依據當前壓力值自動控制到設定值。

?在這種控制狀態下，儀表自動檢測擠出機頭壓力的變化，通過PID運算自動降低或者增加主電機轉速，將擠出壓力控制在設定的范圍內。良好的PID參數可以使擠出壓力精確地等同于設定值。

此時，由于下料不穩定，濾網堵塞等原因造成壓力波動時，2500儀表會快速地自動調整主電機轉速，保證擠出壓力的穩定。比如當濾網逐漸發生堵塞時，隨著擠出機頭壓力的逐漸下降，2500會不斷增加主電機轉速，保證擠出壓力的穩定，直到濾網堵塞到一定程度，網前壓力超過限定值，網前壓力儀表報警提示換網，待換網動作完成后，重新啟動一個生產循環。

應用2500可以非常方便的實現擠出壓力的自動控制。使擠出機的自動化控制水平得到很大提高，從而極大的提高了生產效率和提升了擠出制品的品質。
