門窗保溫性能檢測儀MBW-1824

一、主要用途：

建筑外窗保溫性能檢測儀依據GB/T8484-2008《建筑外門窗保溫性能分級及檢測方法》的試驗方法，用于對建筑外門、外窗建筑材料的保溫性能進行檢測。全過程無人化自動試驗，試驗數據自動記錄存儲，試驗結束時自動計算實驗數據，在自動分析的基礎上，還可以人工干預修正分析結果，提高分析的準確性。打印試驗報告、溫度曲線及原始記錄。

原理：基于穩定傳熱原理，采用標定熱箱法檢測窗戶保溫性能。試件一側為熱箱，模擬采暖建筑冬季室內氣候條件；另一側為冷箱，模擬冬季室外氣候條件。外罩環境保溫箱，模擬外界標準的試驗環境。

二、產品特點：

1、全自動無故障運行；

2、實時溫度曲線監控，隨時調出，觀測熱室、 冷室、環境室溫度變化情況；

3、先進優質的溫度傳感元件，提高系統測量精度，系統運行穩定、可靠；

4、165個溫度測點，具有傳感器自查錯功能；

5、依據新標準添加了外窗抗結露因子的分級及檢測，玻璃、窗框傳熱系數的分級檢測。

6、全過程存儲試驗紀錄，打印原始數據。

三、主要技術指標：

1、熱室溫度波動范圍：20℃±0.1℃；

2、冷室溫度波動范圍： -20℃±0.3℃；

3、環境室溫度波動范圍：20℃±0.5℃；

4、抗結露因子檢測：熱室相對濕度 ≤ 20%；

5、溫度測量點數：155個；

6、測溫精度：0.5℃；

7、環境箱外形尺寸(L×W×H)（mm）：5100×4000×4400；

8、供電電源：380V±10%、50Hz；

9、試樣最大尺寸：1800×2400 。

四、系統功能簡介：

1、加熱系統采用模糊自適應PID控制功能，分別對冷室、熱室、環境室同時調控，使檢測系統較快進入試驗狀態。不僅節約了試驗時間，也減少了動力系統的功率損失。

2、實時觀測各溫度濕度測點的數據、熱室功率采集數據，自動生成采樣紀錄，數據分析繪制過程曲線。

3、依據試驗數據自動判斷試驗狀態，控制設備依次進入以下工作階段：調整階段、穩定階段、測量階段、結束階段。

4、設置自動檢測儀熱流系數標定試驗，用于每年的定期標定或是試驗箱體構造、尺寸發生變化時的恒溫箱標定。

5、能夠?qū)γ總€溫度點傳感器進行校驗。

6、全過程自動存儲實時紀錄，計算試驗結果，打印試驗報告、溫度曲線及原始記錄。

五、硬件系統的設計：

控制系統組織框圖如圖所示。系統采用上位機PC進行數據分析和處理，選用高速多功能控制系統實現熱室功率數據采集和冷室、熱室、環境室溫度調控以及輸出制冷、風機等各類控制信號。特別是雙CPU溫度采集系統對155個溫度值的采集，提高了采集效率和可靠性。

拉伸試驗機是萬能試驗機的一種，可以測試金屬材料和非金屬材料的拉伸、壓縮、彎曲等力學性能測驗，主要用于塑料板材、管材等材料的測試，下面來說一下拉伸試驗機的操作步驟是什么。

1、接好電源線，開啟電源開關，按順序按下計算機開關和放大器電源開關，操作電腦鍵盤，使電腦進入WinPws(詳見軟件說明書)。電/2和放大器開機預熱時間不少于半小時。需要注意的是：必須先開啟計算機電源開關后，再開啟放大器電源開關，以免損壞AD卡。

2、根據試樣形狀及尺寸，把相應的鉗口裝入鉗口座內。

3、開動油閥，使油源工作，這時應松開回油閥。

4、連接好打印機，等待工作。

5、將試樣的一端夾于上鉗口中。

6、開動電動機，將下鉗口升降到適當高度，將試樣另一端夾在下鉗口中(注意使試件垂直)。

7、試樣斷裂后，關閉送油閥，并停止油缸工作，取下斷裂后的試樣。

8、試驗結束后，再操作電腦，進行報告的數據顯示及打印報告。

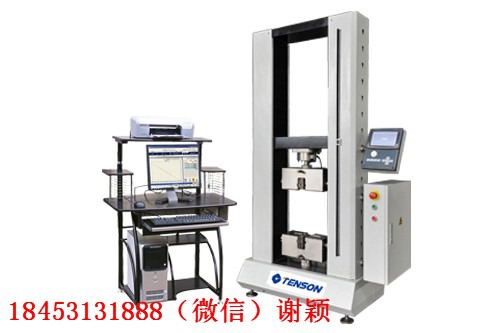

濟南天辰電子萬能試驗機適用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等多種試驗，如：橡膠、塑料、電線電纜、復合材料、塑料異型材、金屬棒材、板材、彈簧、構件等?？蓤?zhí)行GB、ISO、JIS、DIN、ASTM等多種試驗標準。并可根據用戶需求編輯試驗軟件。是質檢單位、科研部門、大專院校、工礦企業必備的檢測儀器。
