35KV電纜分支箱二進一出帶避雷器概述：DFW系列高壓電纜分接箱，廣泛用于35kV、25kV、10kV電纜系統的節點連接，是電纜從開關柜出線后進行匯集與分接的主要電氣設備。分接箱的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣，無裸露帶電體；帶開關的分接箱的開關均采用SF6絕緣負荷開關。DFW分接箱設計為戶外免維護運行，安全可靠，其防護等級達IP33， 地下分接頭可耐洪水淹浸。該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其他場合 的配電網，特別適合城市電網改造工程，可大大節省電氣設備和電纜投資，提高供電可靠性。
歐式電纜分接箱是近年來廣泛用于電力配網系統中的電纜化工程設備,它的主要特點是雙向開門,利用穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需要大跨度交叉等顯著特點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。
35KV電纜分支箱二進一出帶避雷器適應環境：
環境溫度：高氣溫：+40℃,低氣溫-30℃。
風速：相當34m/s(不大于70Pa)
濕度：日相對濕度平均值不大于95%；月相對濕度平均值不大于95%。
防震：水平加速度不大于0。4m/s2,垂直加速度不大于0.15m/s2。
安裝地點傾斜度：不大于3°。
安裝環境：周圍空氣不受腐蝕性，可燃性氣體，水蒸氣等明顯污染，安裝地點無劇烈震動。
注：訂購本產品超出上述條件規定時，請與本公司協商。
35KV電纜分支箱二進一出帶避雷器技術參數：
額定電壓35KV
額定電流：630A
動穩定電流：50KA/0.3S
熱穩定電流：20KA/3S
1分鐘工頻耐壓：95KV
15分鐘直流耐壓：125KV
雷電沖擊耐壓：200KV
箱體防護等級：IP56
35KV電纜分支箱二進一出帶避雷器穩定特點：
1、戶外型（并可戶內型）、全密封結構，“五防”安全、免維護,可靠的人身安全保障。
2、高壓帶電顯示環保型戶外電纜分支箱,簡化城市電纜網絡系統，節省投資。
3、戶外型、防塵、防潮、抗洪水、耐腐蝕，環境適應性強，組合靈活，從一路進線出線到多路，能滿足各種接線要求。
4、體積小、結構緊湊、外型美觀大方，安裝簡單、運行方式轉換方便、保護整定靈活。且有帶電顯示器，可帶短路指示器，可帶避雷器。
5、占地小、高度低、外型美觀，能與周圍環境協調一致，接線方案靈活多樣，安裝操作極為方便。
6、電纜分支箱內裝負荷開關并可配接地開關,配有專用手動操作機構或電動操作機構。同時具備隔離開關的功能，可安裝短路故障指示器，迅速確定故障位置。
7、可以通過負荷開關與電纜接頭的任意組合，接線靈活，滿足多種接線要求，提高了線路運行、維護和檢修時的靈活性減少線路停電時間，提高供電可靠性。能代替部分環網柜或開閉所，減少系統綜合造價。
8.特殊要求下可配電動操作機構、RTU及通訊設備，實現SCADA功能

廣泛應用于40.5KV（17.5KV、24KV、35KV）電力系統中電纜分接，風電場工程電纜分接箱和轉接箱,其聯接方式簡單、靈活方便、安全可靠。柜體采用2毫米不銹鋼板，堅固耐用。帶電部分為全絕緣、全密封結構。該產品廣泛應用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其它場合的配電網，特別適合城市電網改造工程，可大大節省電氣設備和電纜投資，提高供電可靠性。電纜分接箱附裝FKRN-40.5/630高壓負荷開關，高壓限流熔斷器熔體電流規格(A)：6.3、10、16、20、25、31.5、40、50、63.

電纜分接箱,可根據用戶需要組合成一進一出，一進二出，一進三出，二進二出，二進三出，二進四出等多種規格。

保護技術參數:戶內型DFKN-35/630型系列高壓電纜分接箱內裝的FLN-35R/630型35KV高壓SF6負荷開關附裝有高壓限流熔斷器構成高壓負荷開關—熔斷器組合電器，作為負載（如電力變壓器）的過載、短路保護。當熔斷器一相或多相熔斷時，高壓負荷開關—熔斷器組合電器三相自動分閘,充分保證了供電線路非故障分支回路的供電連續性。

本分接箱能滿足GB3906、IEC298等標準要求，并具有可靠的“五防”功能,是一種性能優越的輸配電氣設備。

環境溫度：-10℃—40℃；

環境濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；

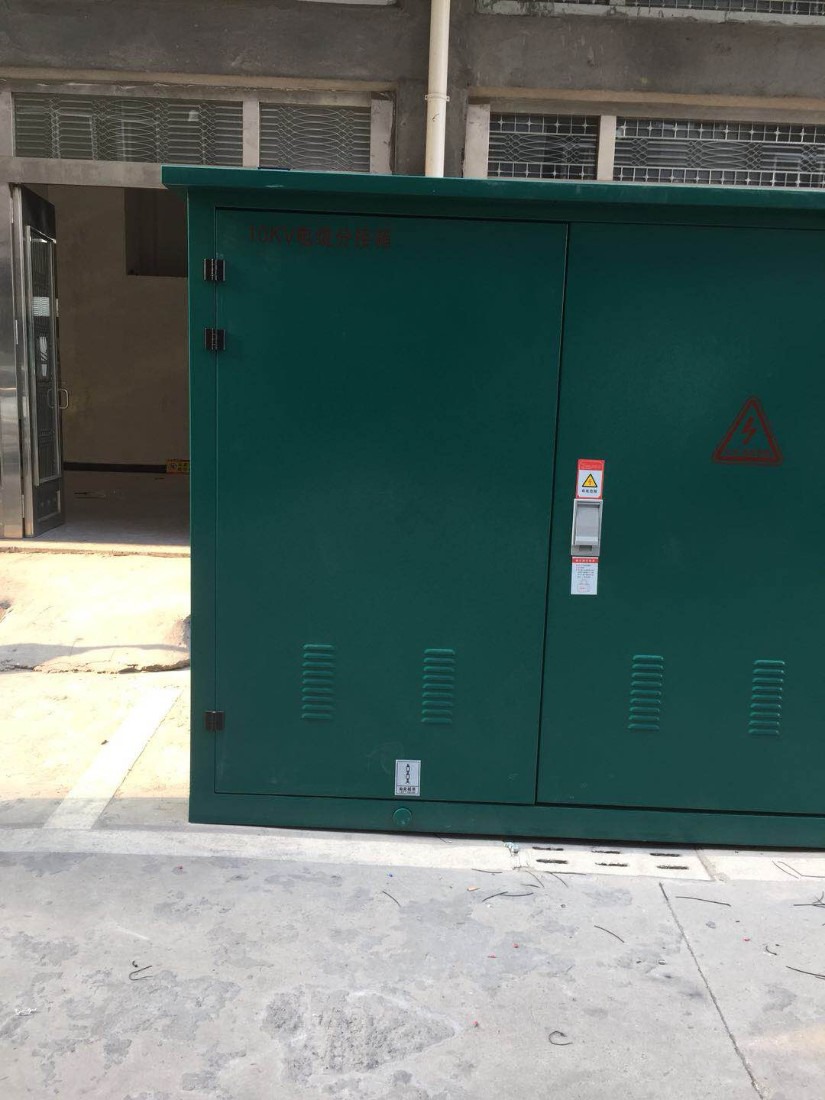

35KV電纜分支箱二進一出帶避雷器
