皇信科技為適應中國電信,移動,聯通,廣電網絡幾大運營商的融合,FTTx的推廣,皇信通信推出從（OLT）局端一直到用戶桌面的FTTH,FTTX光配線網絡解決方案。產品主要包括：三（四）網合一光纖配線架、三（四）網合一光纜交接箱、三（四）網合一分光分纖箱、戶外通信機柜、標準網絡機柜、機房ODF光纖配線架、戶外光纜交接箱、光纜分光分纖配線箱、光分路器箱、ODF單元箱、OUN綜合配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、PLC光分路器、12芯一體化熔纖盤、12色束狀尾纖、光纖跳線、室內外皮線光纜……

銅纜布線系列：MDF總配線架、保安排、測試排、保安單元、網絡模塊、網絡面板、DDF數字配線架、音頻配線架、跳線架、理線架......

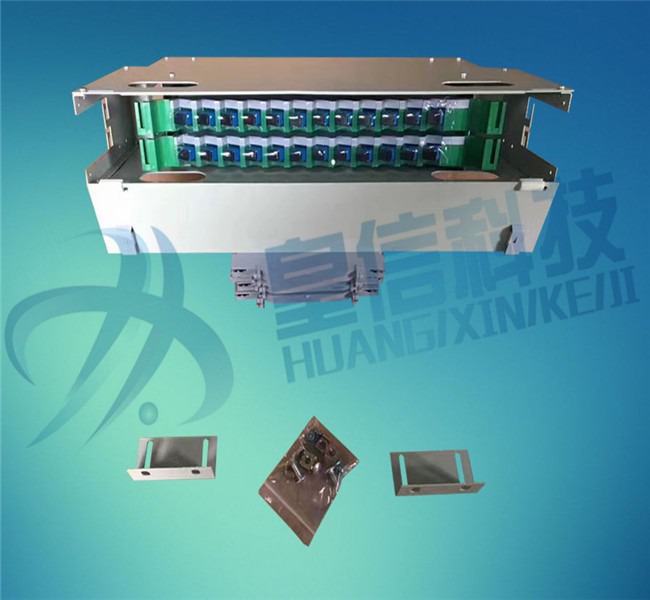

ODF箱適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統，集熔接與配線于一體，大限度的高密度化，可安裝于19寸標準機架上，適用于帶狀和非帶狀光纜，可卡接式安裝FC、SC、ST和LC等多種適配器，適配器與設備在30°卡接式安裝，既保證了跳線的彎曲曲率半徑，又可避免激光灼傷人眼操作方便，保護完善，光纜和尾纖均具有2m以上的盤儲空間。ODF單元箱又叫ODF子框：ODF框、ODF單元箱、一體化機箱、ODF光纖配線架配線箱容量：12芯、24芯、36芯、48芯、72芯、96芯、144芯、材質：殼體采用厚度1.5mm冷扎板制成,環氧靜電噴塑，外形美觀，配線箱箱安裝：壁掛式、機架式（19英寸）；ODF單元箱是一種經過高密度,大容量設計的產品,具有外型美觀大方,分配合理,便于查找,管理容易,安裝方便及良好的操作性等特點。ODF單元箱具有光纜固定和保護功能、光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。既可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

安裝說明書

一、ODF光纖配線架箱體外型尺寸(見表1)

表1

容量

外形尺寸(高×寬×深)

光纖熔接盤模塊(12芯)數量

12芯、24芯

430*300*75

2

48芯

430*300*135

4

72芯

430*300*185

6

96芯

430*300*255

8

二、ODF光纖配線架主要技術性能指標：

工作溫度：-15℃～+40℃

儲存溫度：-25℃～45℃

相對濕度：≤85％(+30℃)

大氣壓力：70Kpa～106Kpa

連接器率耗(插入、互換、重復)≤0．5dB；回波損耗≥45dB：

插入耐久性壽命>500次；

高壓防護地與箱體絕緣電阻>1000MΩ／500V(DC)；

高壓防護地與箱體間耐壓>3000V(DC)／1min不擊穿、無飛弧。

三、ODF光纖配線架外形結構及特點

1、光纖配線架采用水平旋轉抽屜式結構，操作靈活方便，安裝尺寸采用國際19英寸標準。

2、采用光纖熔接盤單元模塊化結構，即每一模塊的容量為12芯組成。

3、卡接式安裝FC、SC、ST適配器，適配器與機箱正面呈45°角度，能滿足FC、SC、ST單芯和帶狀尾纖熔接，既可保證跳線的彎曲半經，以可避免弧光灼傷人眼。

4、光纖熔接盤均具有2米以上的盤儲空間，每個光纖熔接盤可單獨抽出操作。

四、ODF光纖熔接盤外形結構與安裝

先將光纖配線架放在機柜內光纜進線的合適位置。

打開前后蓋板，將光纖熔接盤從中心軸旋轉至一條直線，再向前拉出光纖熔接盤

3、把剝好的光纜束管或室內光纜伸進光纜進線口（先不要急于固定光纜）

4、把光纖熔接盤上層的塑料蓋板卸下，束管用尼龍捆扎帶按12芯一組將其固定.

5、將光纜纖芯(約1m)在光纖熔接盤中盤繞多余纖芯，并將合適長度的護套剝?nèi)ィ鍧嵚憷w后引向熔接處。

五、光纖適配器安裝

光纖熔接盤可十分方便的卡接安裝FC、SC、ST適配器，ST的適配器需配備專用ST型墊片

2、清潔適配器內部的插芯套筒，并將其固定在適配器卡口中。

六、光纖尾纖熔接好后的工作

光纖尾纖熔接好后，按規范將熔接棒整齊的放入光纖熔接盤中間的U型槽中即可，再蓋上蓋板復原到光纖配線架中。

將光纖配線架后部的光纜束管留好足夠的余長并固定。

3、在記錄紙上標識各配線順序，應記錄各單元中的序號、編號及內容。

七、裝箱單及附件

1

48口光纖配線架箱體 1套

光纖熔接盤 4塊

3

說明書1份

合格證 1張

5

線扎及保護管

號碼條

7

熔接棒

標識不干膠

八、包裝、存儲、運輸

本設備的包裝、存儲運輸嚴格遵守國標GB3837-83中的要求。

1、包裝

具有防潮防震措施，所有附件另裝盒或袋中再裝入紙箱，整機用塑料袋密封，箱內裝有防潮材料，箱外刷有防雨、防潮及向上的標志。

2、存儲

箱子上方不宜堆積過重物品，庫房內空氣中酸性、堿性或其它應符合環保規定的要求，室內溫度為-25℃～45℃之間，相對溫度不大于85％的范圍內存儲。

3、運輸

本機可適應各種交通工具的運輸，經包裝的產品在運輸過程中要求環境溫度在-30℃～45℃，相對濕度不大于90％，在+30℃上應有遮蓬，以免陽光直接曝曬，裝卸及搬運時應按包裝上印有的運輸作業標志進行，不準將產品倒放、側放。
