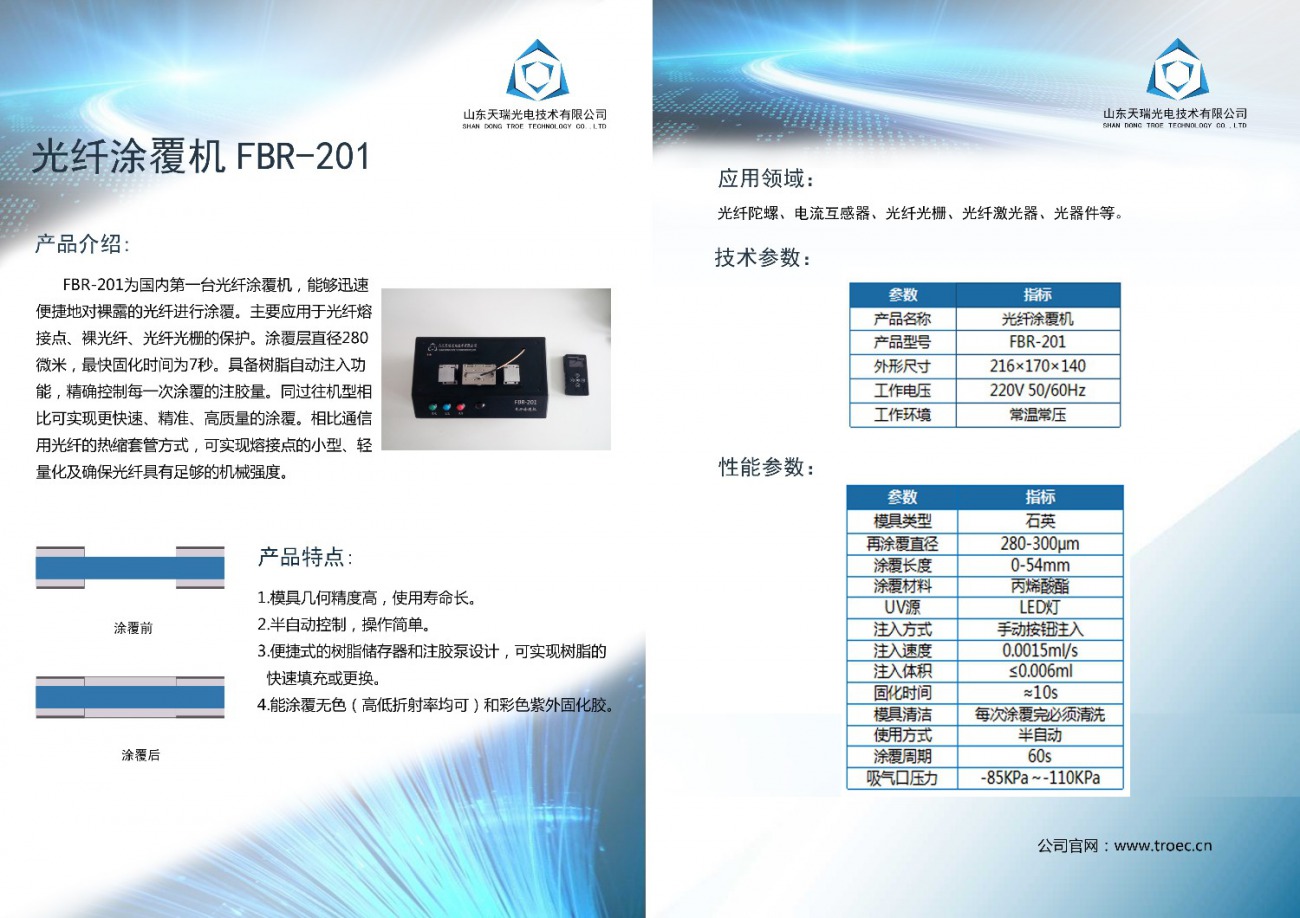

一、簡介

FBR-201為國內第一臺光纖涂覆機，能夠迅速、便捷地將裸露的光纖重新涂覆上涂覆層。主要應用于光纖熔接點、裸光纖、光纖光柵的保護。涂覆層直徑280μm，最快固化時間為2.6秒?？梢詫崿F(xiàn)樹脂自動注入功能，精確控制每一次涂覆的注膠量。便捷式的樹脂儲存器和注膠泵設計，可實現樹脂的快速填充和更換。同過往機型相比，可實現更快速、更精準、更高質量的涂覆。同通信用光纖使用的熱縮套管方式相比，可實現熔接點的小型、輕量化及確保光纖具有足夠的機械強度。該款涂覆機能夠滿足光器件光模塊工廠內生產組裝和光纖傳感等科研單位對于光纖涂覆層的技術要求。

二、儀器主要特點

1.石英模具，幾何精度高，使用壽命長。

2.半自動控制，操作簡單。

3.便捷式的樹脂儲存器和注膠泵設計，可實現樹脂的快速填充或

更換。

4.能涂覆無色（高低折射率均可）和彩色紫外固化膠。

三、主要技術參數

參數指標

產品名稱   光纖涂覆機

產品型號   FBR-201

外形尺寸   249×170×190

工作電壓   220V 50/60Hz

工作環境   常溫常壓

3.1性能參數：

參數      指標

模具類型     石英

再涂覆直徑280-300μm

涂覆長度    0-54mm

涂覆材料    丙烯酸酯

UV源    LED燈

注入方式   手動按鈕注入

注入速度   0.0015ml/s

注入體積    ≤0.006ml

固化時間   遙控手柄

模具清潔   每次涂覆完必須清洗

使用方式   半自動

涂覆周期   60s

吸氣口壓力-85KPa～-110KPa
