FDB光纜分線箱|外貿款16芯光纜分線箱|塑料16芯光纜分線箱|FTTH光纜分光分纖箱|套接光纜分纖箱|白色光纜分纖箱|黑色光纜分纖盒|灰色光纜分光分纖箱|使用說明書：產品概述分纖箱是針對FTTH建設中采用光纖分光不同的場景需求而開發設計的新一款產品，該產品用于配線光纜通過分纖熔接與蝶形入戶光纜實現連接，從而滿足用戶高速率帶寬業務開通的需求，是ODN網絡中重要的光接入點設備。二、特點

※適用多種使用場景：室內、室外、掛墻、掛桿、新老樓盤。

※模塑箱體，安裝背板設計，造型美觀小巧，安裝方便快捷，便于大規模施工。

※ 光纖分纖及熔接方便，走線路由順暢。。

※皮線光纜采用專用卡槽設計，可帶活接頭入盒，固定可靠，布放簡便效率高。

※工廠化皮線尾纖，實現高質量低成本快速部署。

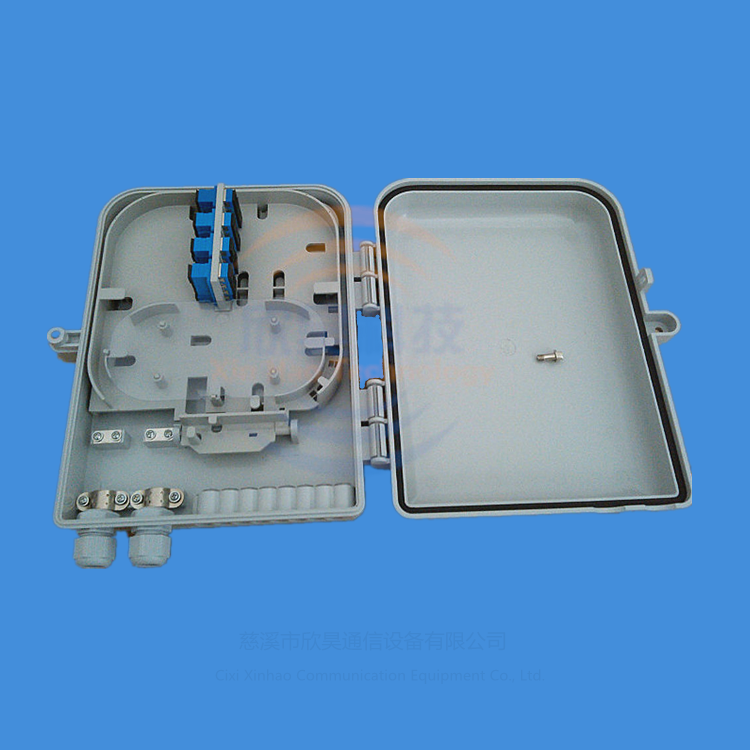

三、產品結構圖

四、箱體安裝步驟

4.1 按照背板孔位，選定位置后用沖擊鉆打孔，將φ10膨脹管敲進孔內，按箱體后螺絲孔距尺寸用螺釘固定于墻體上；

3.2將箱體對準螺絲直接掛上；；

五、工程施工與裝維

5.1配線光纜熔接操作

a.為方便熔接，箱體固定后，光纜進入固定熔接；

b.開剝光纜，長度約1.5m，在光纜開剝處纏繞幾圈絕緣膠布，再用喉箍進行緊固；

c.熔接配線光纜，盤繞，操作完成后，將模塊旋轉框插入鉸鏈旋轉軸；

d.進行光纜加強芯接地，將接地線從光纜入口引出接地；

f.固定好光纜穿線滑塊，將箱體重新安裝于墻體上。

5.2.數據記錄：在粘貼在箱門上的光路標示牌上記錄走纖路由。

5.3.關閉箱門，旋緊螺釘，整理施工現場。
