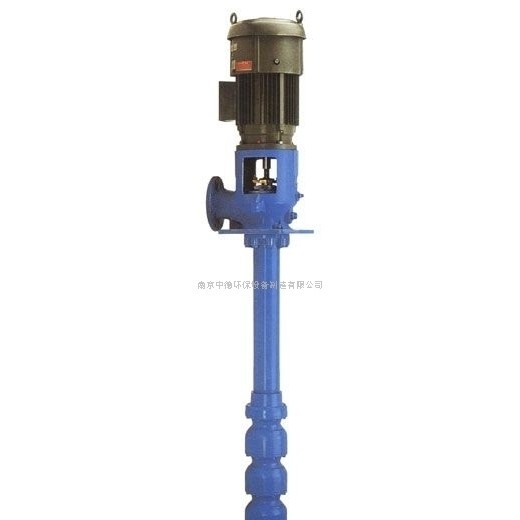

RJC長軸深井泵產品技術描述

 RJC型系列泵結構新穎、水力模型、性能曲線無駝峰區域?qū)拸V、效率比其他型號深井泵平均高4%～8%，采用亞什蘭樹脂工藝制芯、葉片流道部位環氧涂復等多種新工藝；水泵效率高，性能曲線無駝峰，區域?qū)拸V，效率比JC型長軸深井泵高2~8%。水泵采用甩砂裝置，迷宮式結構使砂粒無法進入軸承。葉輪軸、傳動軸、電機軸的徑向跳動控制在0.13mm以內，泵運行平穩，噪音低。泵座造型美觀，窗口大，便于維修、更換填料。是節能型提水機具。使用于工礦企業、城市給排水與地下水抽汲及農田灌溉等。根據用戶要求，更換有關材質并調整結構，可適用于在電廠、鋼鐵廠、化工廠輸送固體顆粒含量較大的污水。

    對于電廠、棉紡廠、自來水廠、石化企業也具應用領域。深井提水的重要設備。使用時整個機組潛入水中工作。把地下水提取到地表，是生活用水、礦山搶險、工業冷卻、農田灌溉、海水提升、輪船調載，還可用于噴泉景觀，熱水潛水泵用于溫泉洗浴，還可適用于從深井中提取地下水，也可用于河流、水庫、水渠等提水工程。主要用于農田灌溉及高山區人畜用水，亦可供中央空調冷卻、熱泵機組、冷泵機組、城市、工廠、鐵路、礦山、工地排水使用。一般流量可以達到(10m3~650m3)每小時、揚程可達到1500米。

水廠

火電廠（工業、生活、消防用泵等）: 1.水源地取水、補給水泵   2.凝結水泵

水電站（檢修、滲漏排水用泵等）: 1.施工給水泵    2.大壩滲漏排水泵

鋼鐵廠（循環降溫、生活、鐵皮坑用泵等）：1.氣體公司
冷卻塔: 1.冷凝泵

軋鋼,煉鋼:1.鐵皮坑泵

石油平臺: 1.海水提升泵 2.柴油發電機組循環冷卻泵 3.生活給水泵 4.消防泵

石油化工碼頭:消防泵

農業灌溉、消防、市政等行業

長軸深井泵/結構

1.電機：深井泵空心軸電機（YLB型），或?qū)嵭妮S普通立式電機；

2.調整螺母：調節葉輪軸向串量；

3.泵座：承受重載荷，及方便安裝填料箱；

4.預潤滑絲堵：啟動前，通過該處注入清潔水以便潤滑水泵/軸承；

6.上短管（短管乙）：用法蘭連接方式，短管上法蘭與泵座連接，下法蘭與揚水管法蘭連接；

9.葉輪軸：2Cri13不銹鋼或45#碳鋼（表面鍍鉻）；

10.中殼：流道光滑，減少摩擦阻力，提效率。材質為：HT200、QT450、2Cr13、304、316等；

11.葉輪：與中殼配合設計，工作運行范圍寬廣，并進行精密的校平衡，以保證運行平穩。材質：HT200、硅黃銅、QT450、2Cr13、304、316等；

12.中殼軸承：銅軸承、耐磨橡膠軸承或進口高分子軸承。工作可靠，壽命長。

13.錐套：把葉輪可靠地固定在葉輪軸上。

15.下殼軸承：銅軸承，油脂填充，長期無故障運行。

16.下殼：將濾水網中的液體以小的損失均勻地引向葉輪。材質為：HT200、QT450、2Cr13、304、316等；

17.濾水網：濾水網長度應適宜，以達很好狀態，并且可以防止大顆粒物體進入水泵；

18.傳動軸：高強度碳鋼，軸承位置表面鍍鉻。根據需要，可提供不銹鋼材質；

22.揚水管：揚水管可采用螺紋連接方式安裝，也可采用法蘭連接方式安裝。

長軸深井泵型號說明:

300RJC  185 — 12 * 3

300表示井徑（口徑）

RJC表示長軸深井泵

185表示流量

12表示單級揚程

3表示級數

 長軸深井泵安裝使用方式

 RJC系列長軸深井泵基本參數表

RJC SERIES SUBMERSIBLE DEEP WELL PUMPS BASIC PARAMETERS
