技 術 指 標

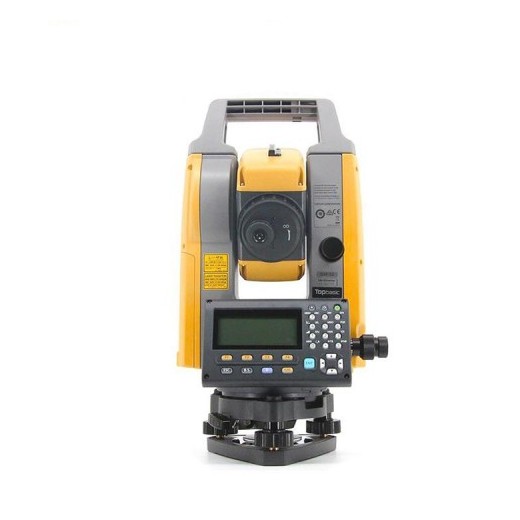

型號 GM-52

望遠鏡

放大倍率 30x

分辨率 2.5" 其他

鏡筒長度：171mm，物鏡孔徑：45mm（EDM：48mm）

成像：正像

測角部

顯示 0.5"

測角精度 2"

雙軸補償器 雙軸補償，補償范圍 ±5.5' 視準差改正 提供

測距部

激光輸出

無棱鏡模式：3R 級，棱鏡 / 反射片模式

測程

無 棱 鏡 0.3 ~ 500m

反射片 / 小型棱鏡

單棱鏡

RS90N-K: 1.3 ~ 500m

CP01：1.3 ~ 2,500m

1.3 ~ 4,000 m

OR1PA：1.3 ~ 500m 顯示 精測/速測：0.0001m 連續：0.001m 精度（ISO 17123-4：2001）

無棱鏡

反射片/ 棱鏡

(2 + 2 ppm x D) mm

(1.5 + 2 ppm x D) mm 測量時間

精測 : 1.0s ( 初次 1.5s), 速測 : 0.6 s ( 初次 1.3s), 連續 : 0.4s ( 初次 1.3s)

操作系統、接口與數據管理

操作系統 Linux 顯示器/鍵盤帶背光，對比度可調，192 x 80 點陣圖形液晶顯示器，帶背光 28 鍵全字母數字鍵盤

操作面板 雙面

數據存儲 內存約 50,000 點

USB 閃存 ( 32GB)

接口 RS-232C 串口，USB 2.0 （A 型用于 USB 閃存）

其他

指向光 EDM 光束同軸紅色激光

水準器 圖形水準器

圓水準器

6'( 內圓 )

10' / 2 mm 對中器 激光對中器 紅色激光二極管 (635 nm ±10 nm), 光斑精度：≤ 1.0 mm@1.3m, 2 級激光產品

防塵防水等級/工作溫度 IP66 (IEC 60529:2001)/-20 ~ +60oC

外形尺寸（含提柄）183 x 181 x 348 mm（雙面）

重量（電池和基座）約5.1 kg

電源系統

電池/工作時間（20oC）

BDC71 可充電鋰電池/約17 小時

應用**

機載程序 懸高測量，坐標測量，交點計算，放樣，地形測量，偏心測量，對邊測量，后方交會，面積測量，線路測量，
