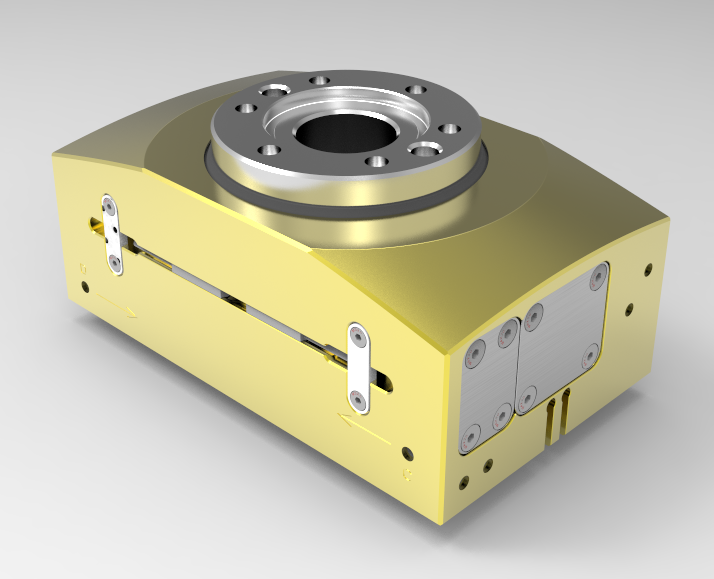

產品優勢

1.采購P4級高精度球軸承,旋轉平面精度高；

2.采用強大夾緊結構,夾緊力大,剛性強,耐重切削；

3.可以精確地旋轉0°和90°,重復定位精度高；

4.采用進口液壓緩沖器,緩沖性能優異,重載產品旋轉平衡;

5.安裝調試方便,于機床及四軸的兼容性好,無需考慮機床系統;

6.與數控回轉工作臺搭配使用實現產品的五面及斜面加工。

技術參數

規格

單位

HRT2290C

HRT3290

氣缸直徑

mm

Φ22

Φ32

工作臺直徑

Φ80h7

Φ120h7

嵌合部孔徑

Φ49H7

Φ80H7

貫通孔徑

Φ30

Φ45

動作方式

-

雙作用

回轉角度

deg.

0/90

操作壓力

Mpa

0.6

使用壓力范圍

0.4～0.8

接管口徑

M5*0.8

連接氣管直徑

6

緩沖裝置

油壓緩沖器(內置)

感應裝置

附磁石裝置

一次回轉時間（可調）

s

0.5～1.5

重量

kg

3.4

9.7

IP等級

67

使用流體

經過濾的空氣(不給油)

回轉精度

sec.

30

轉盤平面度(含動態)

0.02

最大容許切削推力

水平

N

5000

8000

軸向 FxL

N.m

160

240

徑向 FxL

40

100

最大載荷重量

200

300

垂直

重復定位精度

0°

90°
