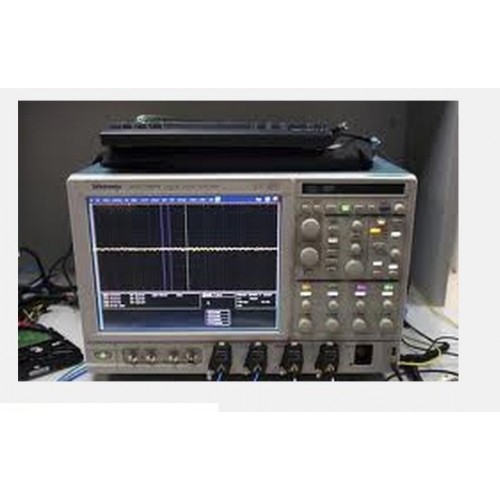

Tektronix DSA72004C 數字示波器

銷售DSA72004C  ,出租DSA72004C  ,維修D(zhuǎn)SA72004C  ,回收DSA72004C  ,技術方案 DSA72004C

  DSA72004C價格  ,中文操作手冊 DSA72004C ,參數指標 DSA72004C

"DPO/DSA/MSO70000系列數字和混合信號示波器

DPO/DSA/MSO70000系列是市場上jing確的實時高性能示波器。20 GHz的4通道系統帶寬與業內高的波形捕獲功能相結合，可以發現關鍵信號信息，實現低噪聲、高余量查看能力。通過采用市場上唯一支持高達6.25 Gb/s數據速率的基于硬件的串行碼型觸發技術，可以準確地捕獲信號。MSO70000示波器包括16條邏輯通道及非常jing確的80 ps定時分辨率，提高了系統洞察力。這些功能相結合，提供了市場上強大、準確的實時示波器，使您能夠放心地進行具挑戰性的測量，而這種信心只有泰克示波器才能提供。

數字熒光示波器/ 數字串行分析儀/ 混合信號示波器

主要特點和優點

同時在全部四條通道上實現了

20, 16, 12.5, 8, 6 和4 GHz 多種帶寬型號

高達50 GS/s 的實時采樣率

高達250 M 樣點的記錄長度及MultiView ZoomTM 功能， 快速進行導航

快的波形捕獲速率，每條通道高捕獲速率>300,000 wfms/s

高的帶寬－高達20 GHz，在新高速串行標準上執行測量

杰出的信號完整性和完美的信噪比－ 觀察波形真實的表現

業界先的高采樣率和定時分辨率

在2通道上提供了100 GS/s的采樣率（對12.5、16 和20 GHz 型號）

16 條邏輯通道，為數字和模擬信號調試提供高達80ps 定時 分辨率 (僅MSO70000)

Pinpoint?觸發－ 大限度地減少采集問題信號所用的時間， 高效調試問題，縮短調試時間

6.25 Gbps 實時串行觸發－ 保證指定NRZ 或8b/10b 碼型第一 次發生時就觸發采集，支持碼型效應隔離診斷

搜索和標記－為感興趣的信號提供波形碼型匹配和**觸發

P7500 Tri模式TM 探測系統－完美配套的4 GHz - 20 GHz 信號連接系統

應用支持：高速串行工業標準、射頻信號、電源系統和存儲 器設備－實現標準規定認證、自動化測試和易于使用

P6780和P6717高性能17通道邏輯探頭，具有高達2.5GHz 的帶寬，為當前的高速數字信號探測提供連接保障( 僅 MSO70000)""應用

設計驗證，包括信號完整性、抖動和定時分析

檢驗、調試、檢定或認證復雜的設計

根據行業標準調試串行數據并進行一致性測試

存儲總線分析

設計原型啟動和開關電源檢驗

考察瞬態現象

復雜系統的生產測試

瞬態信號或?qū)拵扲F 信號的頻譜分析""邏輯通道 (僅MSO70000)

特性  MSO70404  MSO70604  MSO70804  MSO71254C  MSO71604C  MSO72004C

通道數  16

觸發時鐘/ 限定輸入  1

模擬帶寬

   使用P6780邏輯探頭  2.5 GHz

   使用P6717邏輯探頭  350 MHz

輸入阻抗

   使用P6780邏輯探頭  20 k? to ground per side or 40 k? differential mode ± 2.0%, 0.5 pF

   使用P6717邏輯探頭  20 k? ± 1.0%, 3 pF

垂直分辨率  1 bit

門限電平  每通道可獨立設置

門限電平精度  ± 75mV+ 設置量的3%

門限電平分辨率  5 mV

邏輯門限范圍

   使用P6780邏輯探頭  –2 ~ +4.5V

   使用P6717邏輯探頭  –1.5 ~ +4.0V

小電壓擺幅  300 mVp-p

大輸入電壓  ±15 V 非破壞

水平/ 時基系統

特性

DPO70404B

DSA70404B

MSO70404

DPO70604B

DSA70604B

MSO70604

DPO70804B

DSA70804B

MSO70804

DPO71254C

DSA71254C

MSO71254C

DPO71604C

DSA71604C

MSO71604C

DPO72004C

DSA72004C

MSO72004C

時基范圍  20 ps/div ~ 1000 s/div  10 ps/div ~ 1000 s/div

時間分辨率

(ET/IT 模式下)  200 fs  100 fs

通道偏移校正  范圍 ±75 ns

在<100 ns 時長中的增量時間測量精度(典型值);

單次;信號上升 時間= 1.2 倍示波器上升時間  1.48 ps  1.33 ps  1.24 ps  1.23 ps  1.15 ps  1.43 ps

抖動噪底(典型值)

(啟用BW+ 帶寬增強功能)  450 fs  450 fs  450 fs  300 fs  300 fs  400 fs

時基精度  ± 1.5ppm 初始精度,老化率<1ppm

時基延遲時間范圍  –5.0 ks ~ 1.0 ks

觸發抖動RMS(典型值)

增強觸發關閉時1 psRMS (典型值);

增強觸發啟動時<100 fsRMS

采集系統

特性

DPO70404B

DSA70404B

MSO70404

DPO70604B

DSA70604B

MSO70604

DPO70804B

DSA70804B

MSO70804

DPO71254B

DSA71254B

MSO71254

DPO71604B

DSA71604B

MSO71604

DPO72004B

DSA72004B

MSO72004

采樣率

實時模式1或2通道(大值)     100 GS/s

實時模式1, 2, 3 或4 通道(大值)  25 GS/s  50 GS/s

ET/IT 模式(大值)  5 TS/s  10 TS/s

每條通道大記錄長度

標準配置  全部四條通道上10M(DPO70000和MSO70000系列)

全部四條通道上31.25M(僅DSA70000系列)

記錄長度選項2XL  全部四條通道上31.25M(DPO70000和MSO70000系列)

記錄長度選項5XL  全部四條通道上62.5M

記錄長度選項10XL  全部四條通道上125M

記錄長度選項20XL  N/A  全部四條通道上250M

全部四條通道上250M

時間分辨率  40 ps (25 GS/s)  10 ps (100 GS/s)

標配存儲器時的 大時長  0.4ms，DPO70000 和MSO70000 系列； 1.25msDSA70000系列  0.1ms，DPO70000 和MSO70000 系列； 0.1msDSA70000 系列

選項2XL 時的 大時長  1.25ms(DPO70000 和MSO70000 系列)  0.31ms(DPO70000 和MSO70000 系列)

選項5XL 時的 大時長  2.5 ms  0.63 ms

選項10XL 時的 大時長  5.0 ms  1.3 ms

選項20XL 時的 大時長  N/A  2.5 ms

邏輯通道 (僅MSO70000)

特性  MSO70404  MSO70604  MSO70804  MSO71254C  MSO71604C  MSO72004C

采樣率

所有通道(大值)  12.5 GS/s

時間分辨率  80 ps

顯示通道間 時序不確定度 <160 ps

每通道大記錄長度  所有通道125M(含選項10XL)  所有通道250M(含選項20XL)

小可識別脈沖寬度 <400 ps

大總線數量  16

每組總線通道數  每組總線通道數

采集模式"
