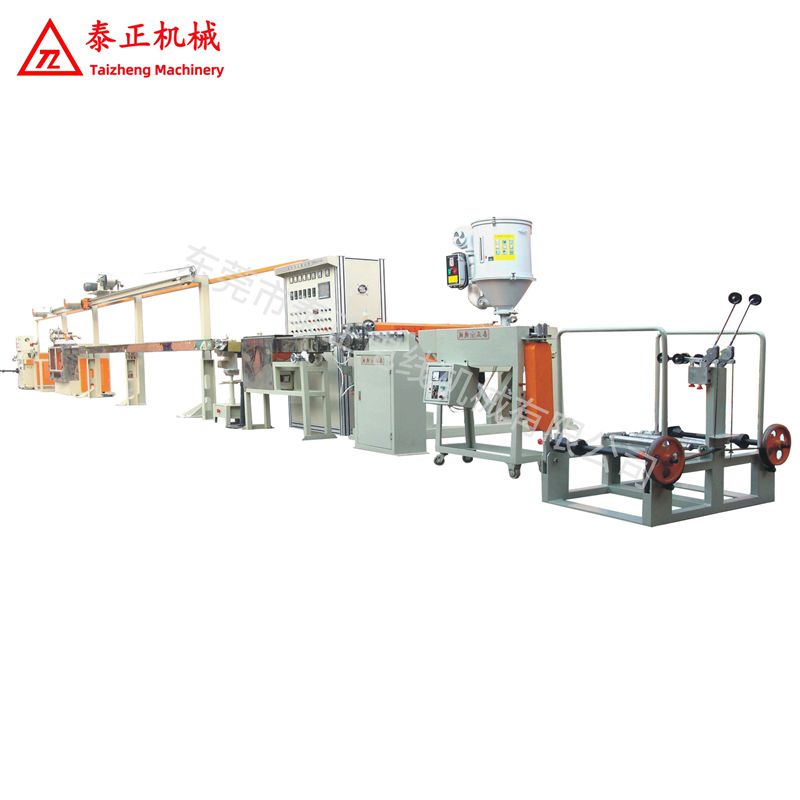

橡膠連續硫化擠出機及輻照橡膠押出機適應于生產橡膠電線電纜,可分別完成單層絕緣線纜,雙層共擠線纜,帶色條線纜及雙平行線纜絕緣層和護套層的押出和連續硫化。

設備組成

橡膠連續硫化擠出機及輻照橡膠押出機由放線架、上牽引、張力架、主機、機頭、上密封、硫化管道、下密封、回轉后輪組、下牽引、立式儲線、收線裝置、裁線機、水氣平衡裝置和電氣控制等。

技術特點

1．主機喂料方式采用滾筒式或偏心式結構，螺桿為雙螺型，螺筒采用循環式套結構。

2．采用水式或油式溫控裝置，溫控***。

3．下密封采用油壓或氣壓推動式結構。

4．硫化管道為傾斜式。

5．機頭為橡膠專用流通結構，合金鋼材質。

6．電氣控制，采用PLC+人機介面控制或傳統式可選。

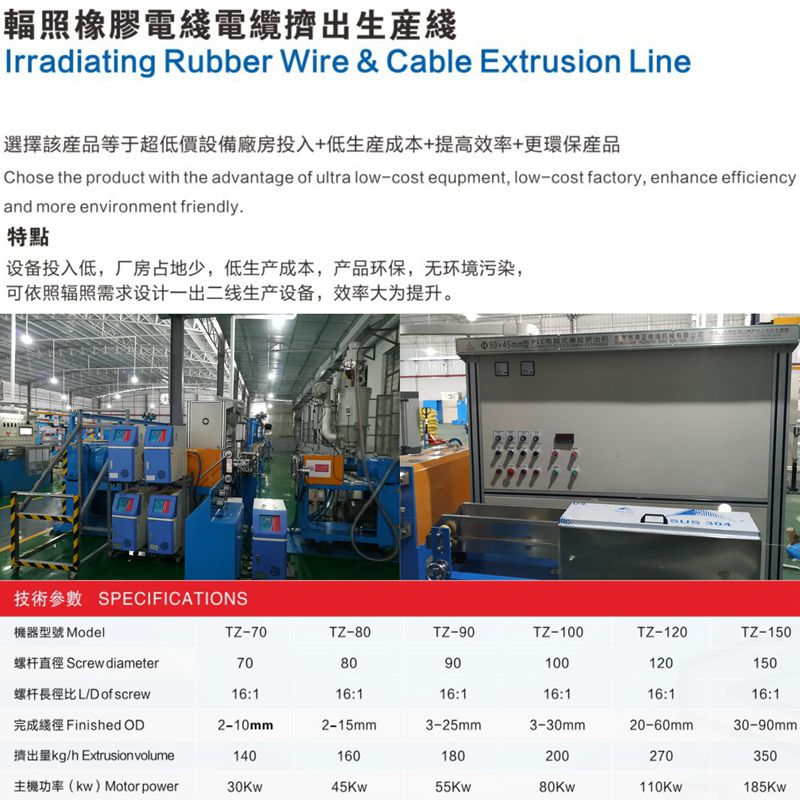

技術規格：

機器型號 TZ-70+70 TZ-80+80 TZ-90橡膠連續硫化擠出機及輻照橡膠押出機

機器用途 用于橡膠電線連續硫化生產，可以制作單芯、雙芯、雙并及雙層線材一次押出。

芯線直徑 Φ0.5-3mm Φ1-5mm Φ3-10mm Φ5-15mm

成品直徑 Φ1.5-6mm Φ2-10mm Φ5-12mm Φ8-20mm

押出材料 CPE、EPDM、EPR、CR、CSM、EVA、XLPE

螺桿參數 長徑比:16 壓縮比:1.6-1.9 螺桿材料:SACM眞空熱處理,表面研磨鍍鉻拋光

溫控段數 2+2 2+2 2+2 3+2

主機動力 40HP 50HP 60HP 100HP

產    量 140KG/H 160KG/H 190KG/H 270KG/H

線    速 線速190M/MIN,視蒸汽壓力大小及硫化管長度和線種規格大小限制

硫化管道 耐壓不銹鋼無縫鋼管,長度100-120(或客戶特定)

硫化管前密封 液壓單元/ 機械手輪 推動伸縮管前進或后退,伸縮移動距離1米

硫化管后水封 氣動單元/ 機械手輪 推動后伸縮管前進或后退,伸縮移動距離0.5米

水位控制系統 采用PID差壓控制器控制高壓水位的高度,高壓水泵功率為25HP

蓄線參數 蓄線輪,固定輪溝+移動輪溝,水平式蓄線架,150H鋼軌道長10M,蓄線量170M

引取功率 7.5HP 7.5HP 10HP 15HP

放線型式 甩桶式放線 甩桶式放線 大軸放線 大軸放線

收線型式 雙軸收線 雙軸收線 大軸收線 大軸收線
