1.2 產品概述

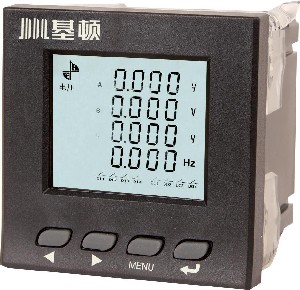

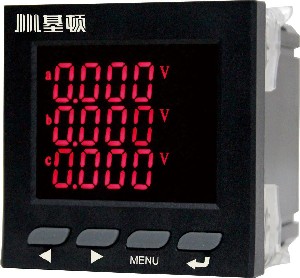

多功能網絡電力儀表專門針對供配電系統的電力監控需求和設計制造。它能高精度的測量所有常用的電力參數。如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、諧波畸變率、諧波含量、四象限電能等。同時還具有電能累計、電能脈沖輸出、越限報警、開關量輸入輸出、模擬量變送輸出與網絡通訊等功能，具有良好的人機操作界面。
多功能網絡電力儀表具有極高的性價比，可以取代常規測量指示儀表、電能計量表、多功能電力儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前段段采集元件。該儀表可以應用于各種控制系統，能源管理系統，變電站自動化，配電自動化，工業自動化，智能建筑，智能配電柜，開關柜中。具有安裝方便，接線簡單，維護方便，工程量小，**可設置輸入?yún)?shù)的特點。能夠完成業界不同PLC，工業控制計算機軟件的組網。
二、 產品主要功能
常用功能
三相電壓：UA，UB，UC                     三相線電壓：UAB，UBC，UCA
三相電流：IA，IB，IC                     有功功率：每相有功功率和總有功功率
無功功率：每相無功功率和總無功功率       視在功率：每相視在功率和總視在功率
功率因數：每相功率因數和總功率因數
電網頻率        有功電能         無功電能           2路電能脈沖輸出
通訊輸出：RS485
附加功能
4路模擬量輸出     4路開關量輸出     4路開關量輸入
三、技術參數
技術參數 含義
輸入 網絡 三相三線、三相四線
電壓 額定值 AC100V，AC400V
過負荷 持續：1.2倍，瞬間：2倍/10S
功耗 <0.5VA(每相）
阻抗 >500K
電流 額定值 AC1A，AC5A
過負荷 持續：1.2倍，瞬間：10倍/1S
阻抗 <2m
頻率 45-65Hz
輸出 電能 輸出方式 2路集電極開路的光耦脈沖輸出
脈沖常數 3200imp/kwh
起動 在額定電壓，參比頻率及Cosφ=1.0的條件下負載工作電流為0.001In時，能起動并連續計量電能。
潛動 當施加115%額定電壓，電流回路無電流時，儀表無電能累加及脈沖輸出
通訊 輸出模式 RS485
通訊協議 MODBUS-RTU
波特率 1200，2400，4800，9600，115200
模擬量輸出 通道數量 4 通道
輸出方式 0-20mA,4-20mA
負載能力 <400

輸出 開關量輸出 通道數量 4 通道
輸出方式 繼電器常開觸點輸出
負載能力
