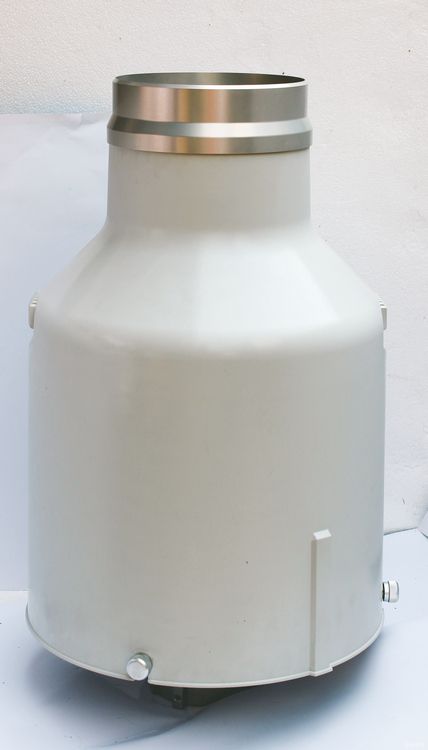

JD-01D型翻斗式雨量計

1 概述
  本儀器為多層式翻斗量傳感器，其性能符合國家標準GB/T11832-2002《翻斗式雨量計》、和中國氣象局《氣象儀器和觀測方法指南》(第六版)和相關要求。
  本儀器采用了二項發明專利(專利號:ZL201010112118.5;201310294147.1)： 在計量翻斗的上方安裝了雙向翻板裝置和用于平滑雨強的梯級控釋漏斗，有效的提高了降水?dāng)?shù)據觀測質量。
  本儀器與數采集器或計算機連接可供各種類型的氣象站、水文站、雨量觀測站用于精確測量降水起止時間、累計降水量和降水強度。
2 性能特點
  與其它類型的翻斗式雨量傳感器相比較，本型號傳感器具備如下優點：
2.1 采用上述二項發明技術后，本儀器的系統誤差能縮小至≤±1%的領先水平，并且的性能更穩定、更可靠，現場檢定儀器誤差的方法更簡便；
2.2 本儀器機心支架為金屬鑄造一體式支架，具有拆裝重復性好、穩固性好的優點；
2.3 本儀器的翻斗容量定位調節螺釘設計為“牙細螺紋”，翻斗容量調節更精細；
2.4 本儀器的計數翻斗上設置了兩個恒磁體并配置了兩個對應的干簧管，使儀器信號傳輸更可靠。
3 主要技術參數
3.1 承雨口徑：φ20000.60mm； 刃口銳角：40o～45°

3.2 分辨力：0.1mm
3.3 雨強范圍：0.01mm～4mm/min  (允許通過挺好雨強8mm/min)
3.4 測量誤差：

               ≤±4%  ( 符合國家標準 III 級準確度要求 )
               ≤±3%  ( 符合國家標準 II 級準確度要求 )
               ≤±2%  ( 符合國家標準 I 級準確度要求 )
               ≤±1%  (準確度優于國家 I 級標準)
3.5 發訊方式：兩路干簧管通、斷信號輸出
3.6 工作環境：環境溫度：-10℃～50℃
              相對濕度：<95%(40℃)
3.7 尺寸、重量：尺寸：  φ216mm×470mm
                       重量：  3.8Kg
