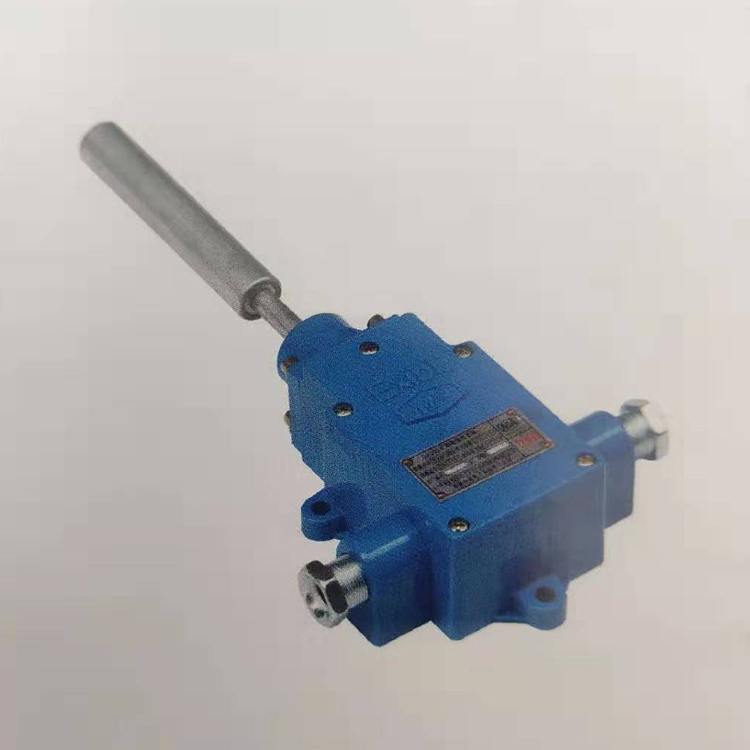

GEJ30礦用跑偏傳感器

一.產品概述

 GEJ30礦用跑偏傳感器為礦用本安型設備，適用于煤礦有瓦斯，煤塵等危險的環境。與KHP128-Z型礦用帶式輸送機保護裝置主機配套，用作帶式輸送機膠帶跑偏檢測和保護。

二.產品功能及特點

 跑偏傳感器的本身不易損壞，探桿上裝有滾動護套，避免探桿和膠帶間摩擦。

 膠帶正常運行時，跑偏開關的探桿在豎直位置。當膠帶跑偏時，膠帶碰到跑偏開關的探頭并帶動探桿軸旋轉，當探桿偏轉到一定角度時，撥動跑偏開關內的行程開關，發出跑偏信號。

三.技術參數

 型號:GEJ30

 防爆型式：Exibl

 接點電容：DC12/0.5A

 輸出接點形式：一對常開，一對常閉

 動作角度：30°±3°

 觸桿的動作力：20N-100N

 復位角度：15°±3°

 探桿轉動的極限角度：≤70°

 外形尺寸：380×170×72mm

 重量：3kg

四.適用的環境條件

1、溫度：-20～+40℃

2、濕度：≤95%

3、大氣壓力：80kPa～110kPa；

4、海拔高度：≤2000m；

5、具有甲烷混合物及煤塵爆炸危險的煤礦井下；

6、在無顯著振動的地方；

7、在無破壞金屬絕緣的氣體或蒸汽的環境；

8、無滴水或液體侵入；

9、污染等級：3級；

10、安裝類別Ⅲ類

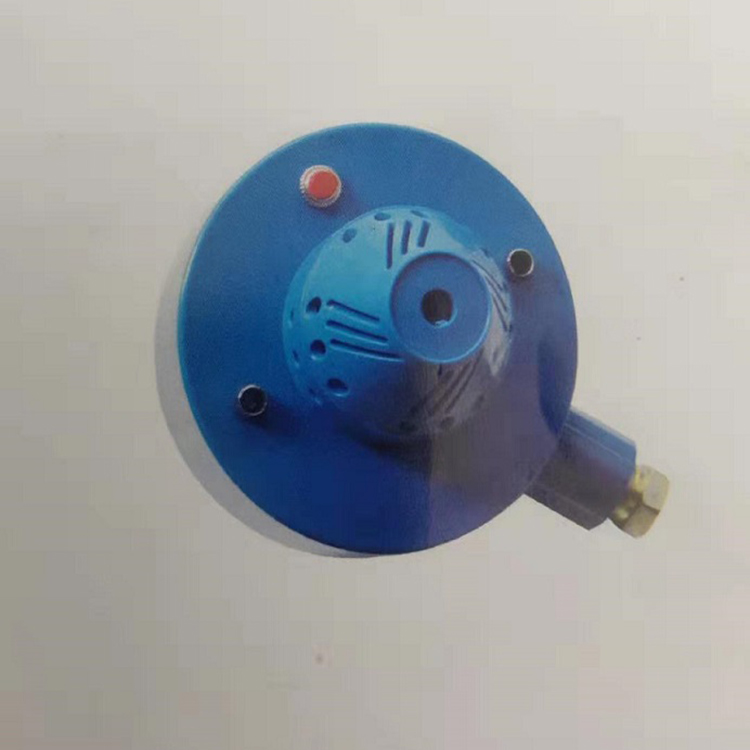

G扣扣5礦用煙霧傳感器

一.產品概述

 G扣扣5礦用煙霧傳感器為礦用本質安全型，用于檢測煤礦井下機械故障摩擦，電纜發熱，煤層自然等原因引起的火災事故?？砂惭b在煤礦井下的帶式輸送機機旁易發熱處，作為礦用帶式輸送機保護裝置的煙霧保護信號檢測之用。

二.產品功能及特點

 體積小，重量輕，設有便于懸掛安裝的吊環，傳感器的安裝，調試和維護方便可靠。本傳感器采用氣敏型探頭元件，具有靈敏，可靠，無誤動作，當所測煙霧濃度≥0.1mg/m時輸出低電平信號實現帶式輸送機煙霧保護。

三.適用的環境條件

1、溫度：-20～+40℃

2、濕度：≤95%

3、大氣壓力：80kPa～110kPa；

4、海拔高度：≤2000m；

5、具有甲烷混合物及煤塵爆炸危險的煤礦井下；

6、在無顯著振動的地方；

7、在無破壞金屬絕緣的氣體或蒸汽的環境；

8、無滴水或液體侵入；

9、污染等級：3級；

10、安裝類別Ⅲ類

四.技術參數

 型號：G扣扣5

 防爆型式:Exd{ib}l

 工作電壓Ui：DC12V

 工作電流Ii：DC100mA

 響應時間：30s

 回復時間：60s

 輸出信號：開關量，無煙檢測時為高電平≥11VDC,有煙報警時為低電平≤0.5VDC

 動作條件：當煙霧濃度≥0.1mg/m3時

 外形尺寸：150×150×155mm

 重量：1kg

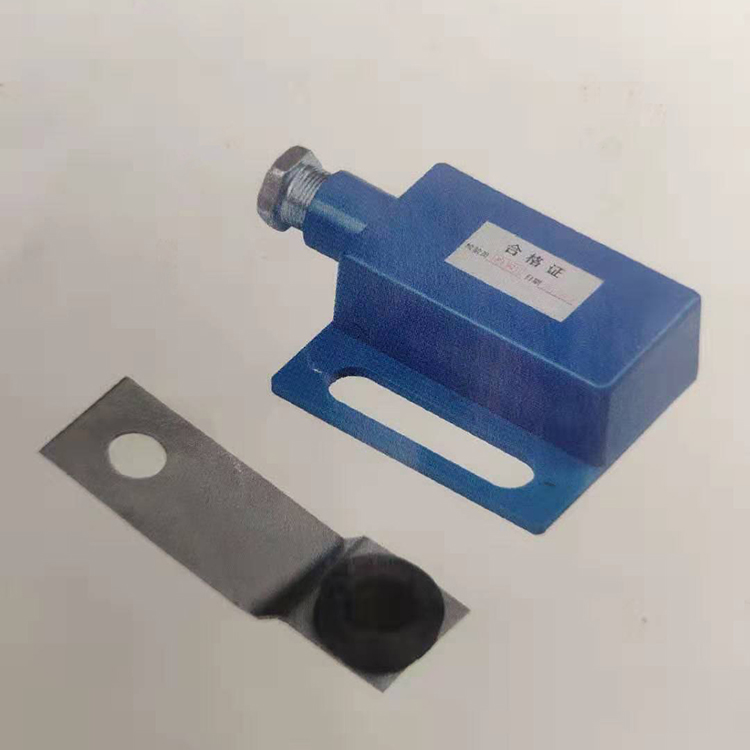

 GSC4礦用轉速傳感器

一.產品概述

 GSC4礦用轉速傳感器（原速度轉換器）與KHP128-Z型煤礦用帶式輸送機保護裝置主機配套使用，本設備使用與煤礦有瓦斯，煤塵的環境，作為KHP128-Z型煤礦用帶式輸送機保護裝置主機的轉速傳感器，通過測量礦用帶式輸送機需要測試點的速度，當被測速不符合額定值時向主機提供接觸發信號。

二.產品功能及特點

 GSC4轉速傳感器具有結構簡單，安裝方便，電路采模塊化設計。整體封裝，體積小，重量輕。當皮帶機正常運行時輸出1Hz頻率的方波信號，當不符合額定值時轉速傳感器輸出低電平。

 B型傳感器還具有速度值的顯示和保護值的設定

三.適用的環境條件

1、溫度：-20～+40℃

2、濕度：≤95%

3、大氣壓力：80kPa～110kPa；

4、海拔高度：≤2000m；

5、具有甲烷混合物及煤塵爆炸危險的煤礦井下；

6、在無顯著振動的地方；

7、在無破壞金屬絕緣的氣體或蒸汽的環境；

8、無滴水或液體侵入；

9、污染等級：3級；

四.技術參數

 當所測速度10S內勻可以額定速度的50%-70%之間時，輸出信號由1Hz頻率信號轉為高電平狀態。

 當所測速度小于額定速度的50%時，輸出信號瞬間發生變化，由1Hz頻率信號轉為高電平狀態。

 當所測速度大于額定速度的110%時，輸出信號瞬間發生變化，由1Hz頻率信號轉為高電平狀態。

 防爆型式：Exibl

 工作電壓Ui：DCl2V

 工作電流Ii：DC8mA

 Ci：0.01nF

 Li：0H

 測量距離：20-30mm

 外形尺寸：132×95×39mm

 重量：350g

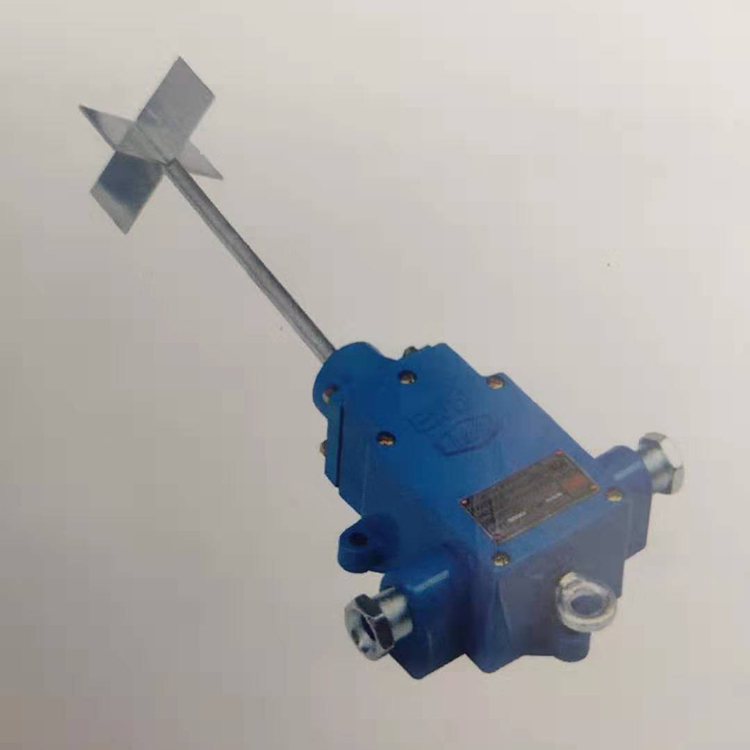

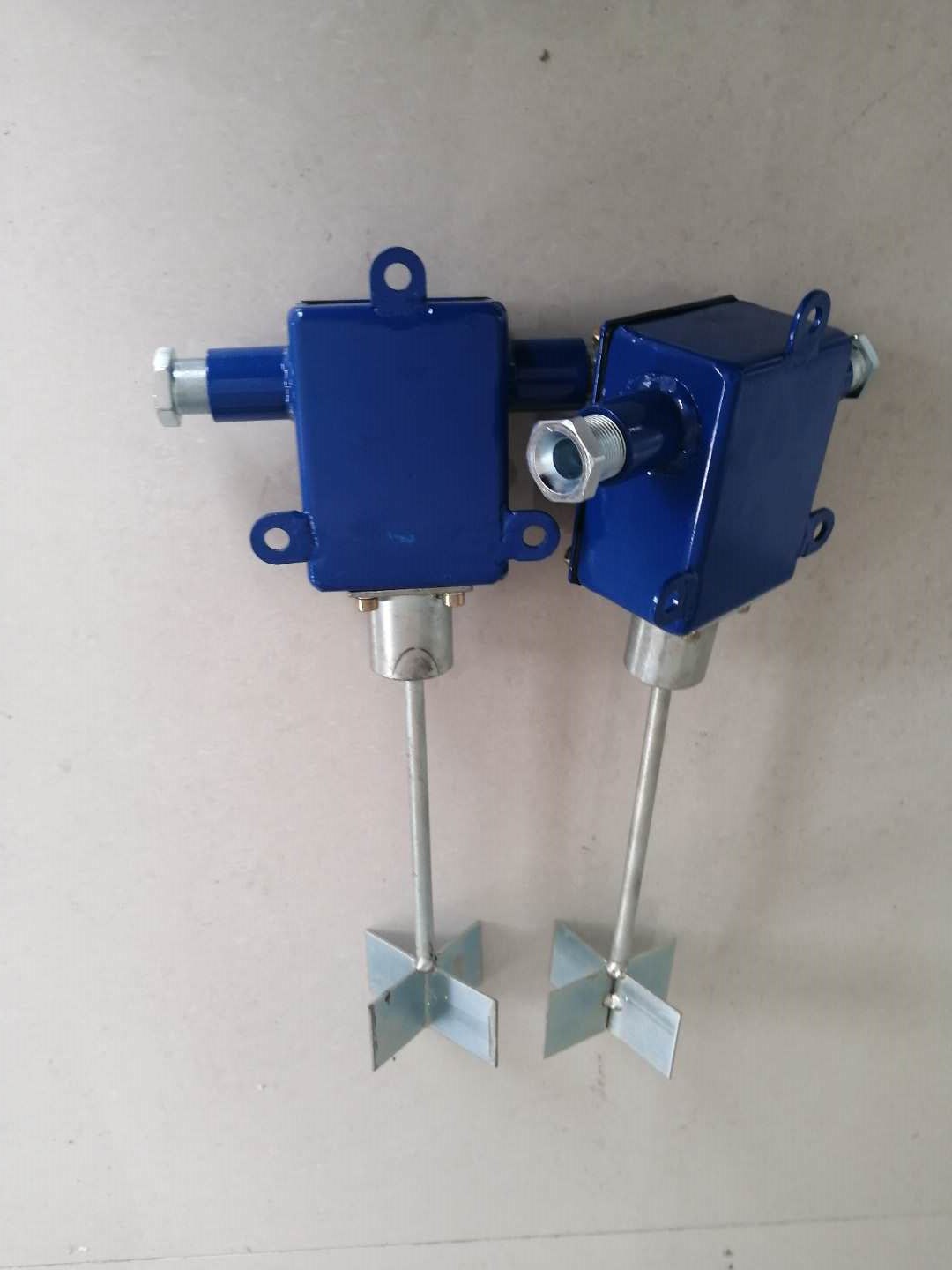

GUJ30煤礦用堆煤傳感器

一.產品概述

 GUJ30煤礦用堆煤傳感器為礦用本質安全型電氣設備，適用于煤礦有瓦斯，煤塵等環境。與KHP128-Z型煤礦用帶式保護裝置主機配套使用，用作帶式送機堆煤檢測和保護。

二.產品功能及特點

 本傳感器為機械式。采用了凸輪機構和力距放大原理，無方向性，動作靈敏，可以在干煤，水煤和淋水的場所正常工作。

 當出現運輸機埋機頭，滿倉，滿煤漏斗時，煤觸及煤位傳感器的觸頭并推動觸桿偏離中心線之間的動作擺角大于30℃時，傳感器動作，本傳感器能自動切斷運輸機的電壓實現煤位保護。

三.技術參數

 型號：GUJ30

 防爆型式：Exibl

 接點接觸電阻：≤0.1

 接點電容：DC12V/0.5A

 動作角度：30°±5°

 復位角度：15°±3°

 探桿轉動極限角度值：≤70°

 觸桿動作力：5N-9N

 外形尺寸：380×170×72mm

 重量：3kg

四.適用的環境條件

1、溫度：-20℃～+40℃

2、濕度：≤95%

3、大氣壓力：80kPa～110kPa；

4、海拔高度：≤2000m；

5、具有甲烷混合物及煤塵爆炸危險的煤礦井下；

6、在無顯著振動的地方；

7、在無破壞金屬絕緣的氣體或蒸汽的環境；

8、無滴水或液體侵入；

9、污染等級：3級；

10、安裝類別Ⅲ類

GWD90溫度傳感器

一.用途

  礦用溫度傳感器為礦用本安型電氣設備，適用于煤礦有瓦斯、煤塵報軋危險的環境與KHP128-Z型礦用帶式輸送機保護裝置機配套使用，用作對帶式輸送機被檢測處的溫度進行定值測量并輸出開關量信號。

二.性能特點

  礦用溫度傳感器屬本質安全型，采用集成感溫探頭，具有靈敏度高，輸出線性度好、性能**的特點。同時B型溫度傳感器還具有溫度值的顯示設定。

三.技術參數

  型號：GWD90

  防爆型式：ExibⅠ

  工作電壓： DC 12V；

  工作電流：≤50mA；

  動作溫度：一檔42℃±2℃、二檔60℃±2℃、三檔70℃±2℃

  測量范圍：0℃～150℃。

  輸出信號：（A）電頻信號：低電頻≤0.5V,高電頻≥3V

  (B) 頻率信號：200Hz～1000Hz

  基本誤差：±2.5%FS

  本安參數：

  Ui：DC12.5V

  Ii：50mA
