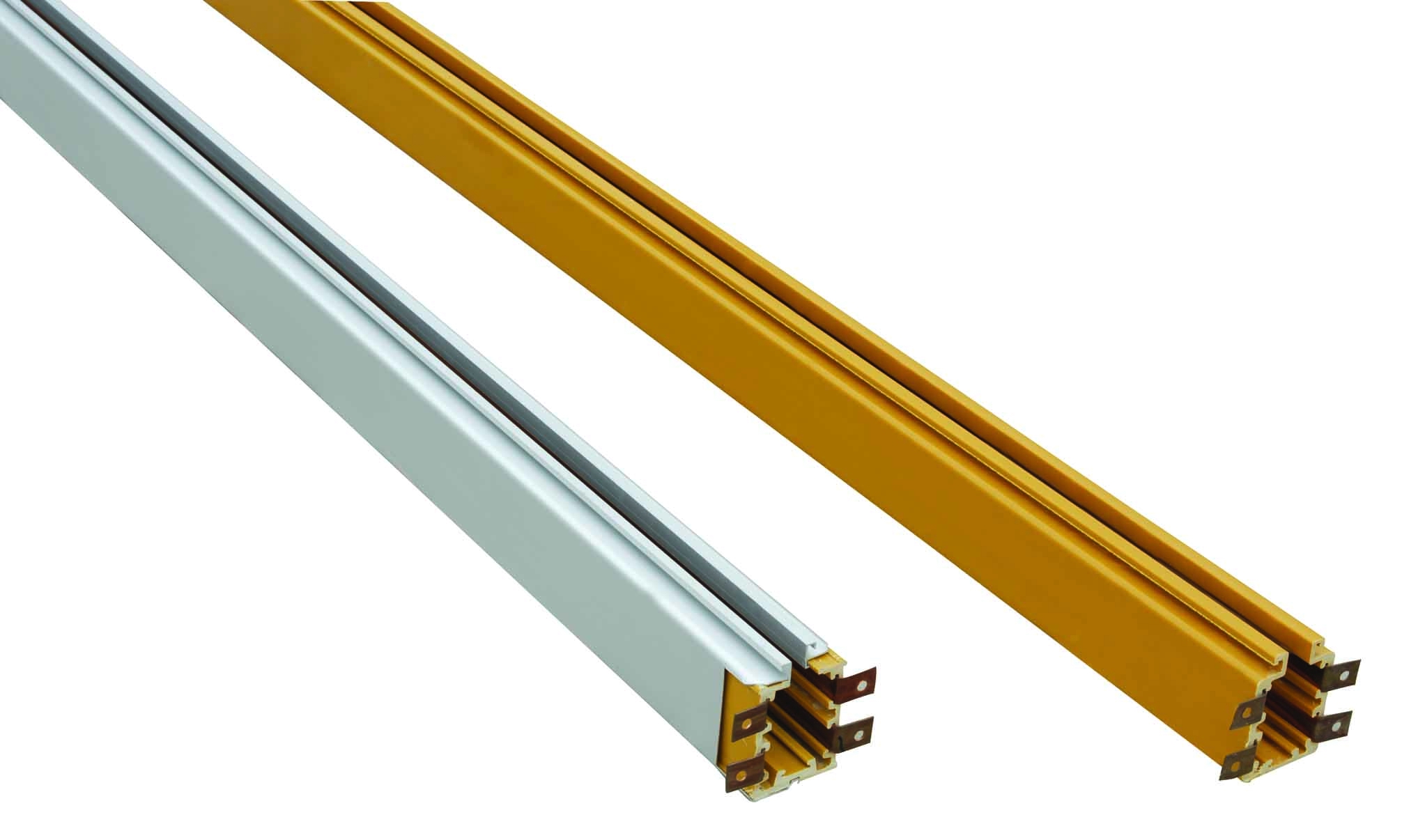

HXTS、HXTL系列多極管式滑觸線由高強度工程塑料絕緣導管或鋁合金保護殼、多級導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以其設計緊湊、性能穩定、使用安全的特點被廣泛地應用于電流較小、使用頻率較高的物流自動化流水生產線以及檢測線。
型號規格 | 滑觸線截面尺寸 | 極數 | 載流量（A） | 適配內置小車式集電器 | |||
A | B | C | D | ||||
HXTS-10 | 67 | 57 | 15 | 78 | 3-5 | 50 | JD-（3-5）/25 |
HXTS-15 | 67 | 57 | 15 | 78 | 3-5 | 80 | JD-4/50 |
HXTS-20 | 67 | 57 | 15 | 78 | 3-5 | 100 | JD-（3-5）/50 |
HXTS-35 | 67 | 57 | 15 | 78 | 3-5 | 140 | JD-4/50 |
HXTS-50 | 67 | 57 | 15 | 78 | 3-5 | 170 | JD-（3-5）/50 |
HXTS-70 | 77 | 77 | 17 | 85 | 3-5 | 210 | JD-（3-5）/50 |
HXTS-95 | 77 | 77 | 17 | 85 | 3-5 | 300 | JD-（3-5）/100 |
注 1、滑觸線標準長度 4m、6m。 | |||||||
| 一、產品概述 |
| HXTS（L）系列碳刷集電滑線導軌是在高強度、高絕緣性能半封閉的工程塑料導管內，嵌入多極銅排作為輸電的母線。 HXTS（L）系列碳刷集電滑線導軌是在高強度鋁合金管內，嵌入帶高絕緣性能工程塑料和銅排作為輸電母線。是我公司在消化國外先進技術基礎上研制生產的系列產品。 HXTS（L）系列產品由于彩用鋁合金外殼，堅固、耐用，使用壽命更長，耐高溫、輻射，而且有輸電線路屏蔽功能。 HXTS（L）系列碳刷集電滑線是在導管內裝有配合緊湊、移動靈活的集電器小車，在移動受電設施的拖動下，同步移動，同時通過在集電器上配置的多極電刷在導軌上的滑動接觸，將導軌上電源可靠地輸給移動受電設備的裝置。 |
二、產品的型號
| 四、滑線配置 |
| 1、HXTS（L）多極管滑觸線每根長度4米，每根配吊架3只，連接器1付。 2、集電器、供電器、端帽支架按需配置。 |
| 五、產品主要技術指標和使用參數 |
| 1、安全指標 |
序號 | 類別 | 指標值 |
1 | 絕緣電阻 | >10MΩ |
2 | 絕緣介電強度 | 2500V/50Hz 1min 無閃爍 |
3 | 相比起痕指數 | CTI/600V |
4 | 可燃性試驗 | 自熄 |
5 | 環境試驗 | 高低溫度-20度~+55度 相對濕、溫度：95%+40度 |
6 | 電動穩定性 | 50倍I，1S |
7 | 沖動穩定性 | 20倍I，1S |
8 | 沖擊耐壓 | 電氣間隙小于5.5min時 600V，20S |
9 | 耐化學腐蝕 | 耐酸、堿、鹽霧腐蝕 |
10 | 外殼防護等級 | IP13、IP23、IP54 |
2、使用環境
1 | 環境溫度 | -15度~+55度 | 3 | 污染等級 | IP13,IP23為3級， |
2 | 大氣條件 | +40度時，相對濕度<90% | 4 | 振動與沖擊 | 無劇烈火振動或 |
3、技術參數
工作電壓 | 交流660V 直流1000V | |||||
挺好速度 | 200m/min | |||||
運動誤差 | 小平方向 | ±40mm | ||||
垂直方向 | ±40mm | |||||
集電器 | 電阻系數 | 磨損系數 | 接觸壓降 | 2000KM損量 | 外殼耐熱 | 耐引力 |
0.1-0.35 | 0.2 | 0.15-0.3V | 0.7mm | 115度 | 75N | |
