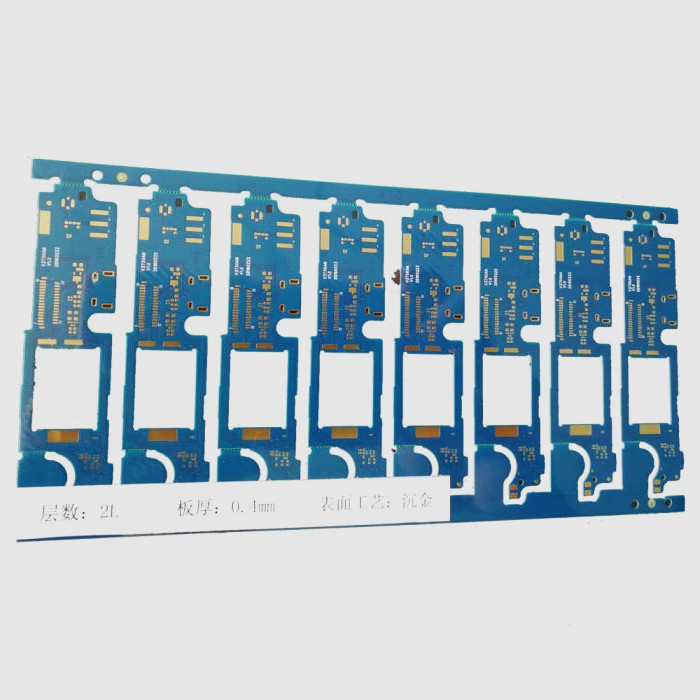

專業生產0.08-0.8mm超薄PCB線路板 單雙面FR-4超薄板
深圳市廣大綜合電子有限公司，成立于2004年，是一家專業從事超薄PCB線路板生產的高新技術企業?？蔀槟峁└呔取⒏呙芏鹊膯蚊?，雙面，多層剛性線路板印制。加工精度線距線寬可達0.075mm、孔徑0.10mm，最小BGA0.15mm。其產品工藝包括全板鍍金、沉鎳/金、導電碳漿、防氧化助焊劑（OSP）、化學沉錫、無鉛噴錫板等系列。主要以超薄COB線路板，高端無鹵線路板，超薄UDP線路板，超薄PCB線路板，NFC線圈天線PCB，超長超薄LED線路板，RFID智能卡PCB板的生產。產品廣泛應用到通訊、網絡、工控、數碼、醫療、軍工以及電力等各高科技領域。約60%的產品出口，行銷北美、歐洲、日本、印度及中東等地區。產品廣泛應用到通訊、航空、工控、汔車、醫療、電腦、機器人等各高科技領域。公司位于深圳經濟特區，毗鄰香港，地理位置優越，物流環境良好。以產品定向加工為主導。我們期待著與您攜手共進，共創美好未來！
2。加工尺寸：1200mm*600mm
3。最高層數：1-20層
4。加工板厚度：剛性板 0.1mm-4.0mm
5?；你~箔厚度：剛性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）
6。常用基材：FR-4，
7。工藝能力：
（1）鉆孔：最小孔徑 0.15MM
（2）孔金屬化：最小孔徑 0.15mm，板厚/孔徑比 4：1
（3）導線寬度：最小線寬：金板 0.05mm，錫板 0.075mm
（4）導線間距：最小間距：金板 0.05mm，錫板 0.075mm
（5）鍍金板：鎳層厚度：〉或＝2.5μ金層厚度：0.05-0.1μm 或按客戶要求
（6）噴錫板：錫層厚度：>或＝2.5-5μ
（7）銑板：線到邊最小距離：0.15mm 孔到邊最小距離：0.2mm 最小外形公差：±0.12mm
（8）插座倒角：角度：30度、45度、60度深度：1-3mm
（9）V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm
（10）通斷測試：
最大測試面積：400mm*500mm
最大測試點：8000點
最高測試電壓：300V
最大絕緣電阻；100M 歐
8。耐焊性：85---105℃/280℃---360℃
9.剛性板的耐繞曲性/耐化學性：符合國際印制電路IPC標準。
