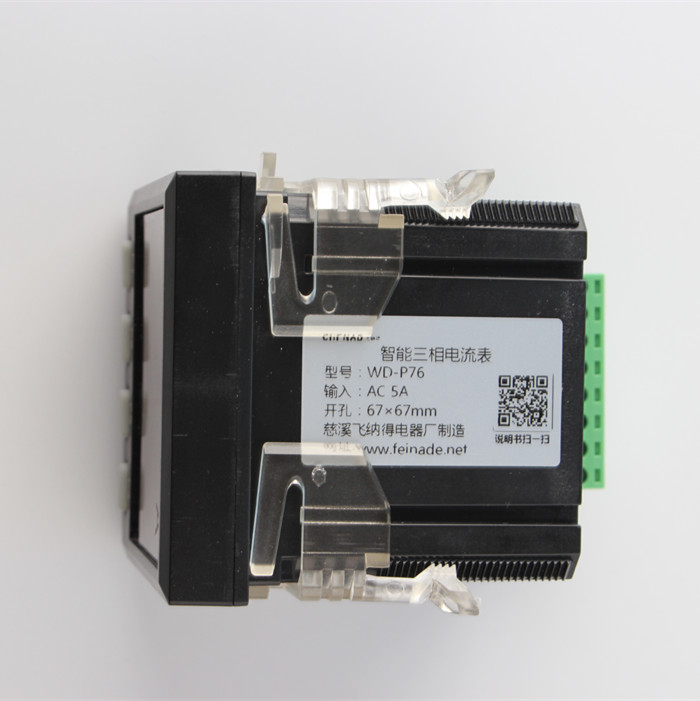

飛納得智能三相電流表WD-P76 批發
一、概述
WD-P76智能三相電流表，適用于電力電網、電站、電氣開關柜和自動化系統中，對三相電流的電參數測量和顯示，采用LED方式顯示。本產品長期運行穩定性好，具有測量精度高，讀數清晰、方便、無視角誤差、可任意角度安裝、抗震、抗干擾能力強等優點；儀表CT變比可通過儀表面板上按鍵設置；使用非常靈活方便；數字校零、數字校調，精度高，性價比極高，是原指針式儀表的理想替代品。
產品符合DLT721-2000、IEC6100-4相關EMC Level3級標準。
二、技術指標
|
名稱 |
對應參數 |
|
精度等級 |
電流0.2% (IN為0.5級) |
|
量程范圍 |
0~9999A |
|
整機功耗 |
＜0.4VA（每相） |
|
工頻耐壓 |
AC2KV/min-1mA |
|
絕緣電阻 |
＞50MΩ |
|
工作環境 |
-10~60℃，5~95%無凝露 |
|
信號輸入 |
電流5A； 頻率45/65HZ |
|
輔助電源 |
AC/DC85~265V |
|
分辨率 |
1mA |
三、功能特點
1.可實時測量電力線路中各種電流參數，按需要既可測量顯示單個參數，也可同時測量多個參數。
2.品種、規格齊全，有多種外形尺寸，多個系列化的產品，所有儀表均按照標準尺寸設計，兼容性強，維修更方便。

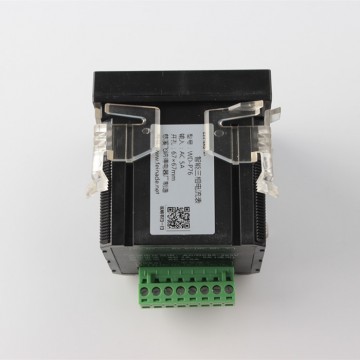

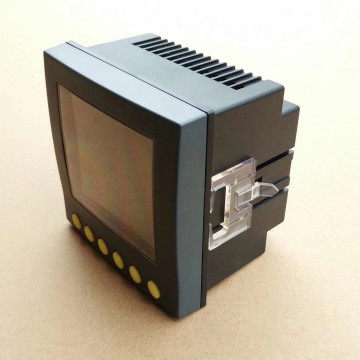

3.卡式安裝方式取代傳統螺釘安裝方式，安裝簡單、方便、牢固、SMT生產工藝，軟件生產校準。

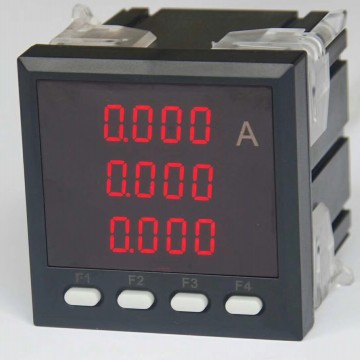

三、面板說明
|
按鍵名稱 |
功能說明 |
|
F1鍵 |
無功能 |
|
F2數據鍵、返回鍵 |
編輯數據時，每按鍵一次，數值增加1；編輯結束按此鍵退出 |
|
F3移位鍵 |
編輯數據位時，每按鍵一次，光標位向左移動一位 |
|
F4多功能鍵 |
空閑狀態按此鍵2~3秒即可進入設置菜單；數據編輯狀態， 按此鍵可選中或取消光標。 |
四、編程操作
操作實例：設儀表信號輸入為300/5A，CT=60（儀表初始輸入為5A，CT=1）
1、 初始狀態（圖1）下長按F4鍵3秒首先進入的菜單是儀表地址號設置（圖2）；
2、 輕按F3鍵一次，切換到CT變比設置菜單（圖3）
3、 輕按F4鍵一次，最下排數碼管的最后一位小數點（此時作為光標）被點亮，代表最后一位數被選中，處于可編輯狀態（圖4）
4、 連續按數據鍵F2直至將數字調整到0（圖5）
5、 按移位鍵F3將光標向前移動一位（圖6）
6、 連續按數據鍵F2直至將數字調整到6（圖7）
7、 按F4鍵一次，光標被取消（圖8），到此已經將初始CT=1修改成CT=60
