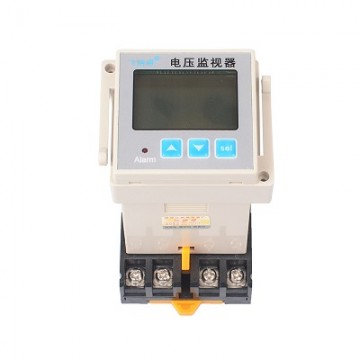

飛納得電壓監視器JFY-5-1 研究報告
一． 產品概述
1.產品特點
本產品是一種智能型電源保護器件，采用微控制器和數字處理技術，集電壓顯示、過欠壓保護、缺相保護、相序保護和計時計次功能于一體，中文液晶顯示，具有操作簡便、體積小巧、可靠性高等特點。
2.適用范圍
本產品可廣泛應用于各種低壓電器控制系統，替代傳統的相序繼電器和過欠壓保護器。
二． 主要技術參數JFY-5-1
電壓顯示 過欠壓保護 缺相保護 相序保護 計時和計次 故障記錄 聲光報警
1.電源電壓：三相280V～450V AC 2.電壓測量精度：±1% 3.輸出觸點容量：3A/250VAC 4.工作環境：溫度-20C～70C濕度85%，無凝露 5.頻率：50/60HZ 6.外形尺寸：（長*寬*高）：48*48*90mm
三、 操作指南

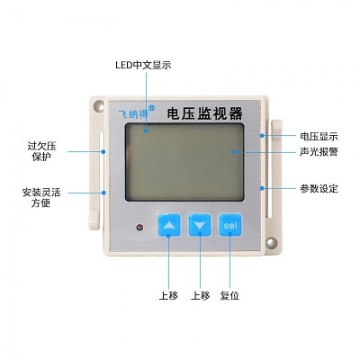

1.顯示功能
在正常顯示時，液晶顯示屏中間顯示的是當前的電源電壓值(AB相之間的電壓)
2.告警功能
當發生電源過欠壓、缺相、錯相等故障時，液晶顯示屏閃爍顯示“過壓”、“欠壓”、“缺相”、“錯相”等字樣，繼電器輸出觸點斷開。JFY-5-1同時發出聲光報警，可按任意鍵消除告警音和故障時間。
n 3.設置過欠壓值
長按“Sel”鍵2秒，液晶顯示屏上顯示“設定”和“過壓”字樣，這時用“▲ ▼ ”鍵改變過電壓設定值（“▲”鍵增1V，“▼”鍵減1V，按住不放超過0.5秒則快速增減）。再按一次“Sel”鍵可按同樣方法設置欠電壓值，完成后再按“Sel”鍵退出設置狀態。(注：過欠壓值也可用內部參數F11和F12設置，效果是一樣的)。
過壓值設到最大會顯示“OFF”，表示關閉過壓告警功能；欠壓值設到最小會顯示“OFF”，表示關閉欠壓告警功能。
n 4. 內部參數設置
在顯示電壓狀態，長按“▲ ”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“▲ ”或“▼ ”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“▲ ”或“▼ ”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。
內部參數代碼如下表所示：
|
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠設定 |
單位 |
備注 |
|
電壓設類 |
F11 |
過電壓設定值 |
200-500 OFF |
437 |
V |
當電壓≥437V時產生告警，≤435V時恢復；當電壓≤304V時產生欠壓告警，≥306V時恢復?！癘FF”表示關閉過壓或欠壓告警功能。 |
|
F12 |
欠電壓設定值 |
OFF 150-380 |
304 |
V |
||
|
F13 |
過欠壓恢復回差 |
1-20 |
2 |
V |
||
|
動作時間 |
F21 |
過欠壓動作時間 |
0.1-20 |
5.0 |
秒 |
各類故障需要持續設定的時間才會產生作用。錯相或錯相動作時間設定“OFF”表示關閉缺相或錯相告警功能。 |
|
F22 |
缺相動作時間 |
0.1-20 OFF |
3.0 |
秒 |
||
|
F23 |
錯相動作時間 |
0.1-20 OFF |
2.0 |
秒 |
||
|
F98 |
顯示CA相AB相之間相位差 |
正常相序時顯示240度左右，錯相顯示120度左右，缺相顯示0 |
||||
|
|
END |
退出設置 |
|
|||
