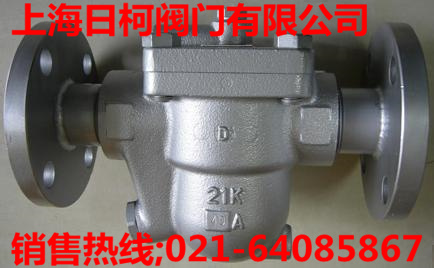

帶有熱靜力排空氣裝置的自由浮球式蒸汽疏水閥
特點：
緊密密封、性能可靠的球墨鑄鐵或鑄鐵材質蒸汽疏水閥，適用于中，小型工藝設備。
1. 工藝負荷變化時，自動調節型自由浮球可提供連續、平穩和低速的冷凝水排放。
2. 只有一個運動部件——浮球，避免了集中磨損，不需維修，延長了使用壽命。
3. 具有“故障常開”功能的熱靜力膜盒（X－元件）自動排放低于飽和蒸汽溫度的空氣。
4. 內置大流通面積過濾網，保證無故障工作。
5. 在線更換內件，清理簡便，減少了維修費用。
規格 專利
型號 J5X JF5X
連接方式 螺紋 法蘭*
口徑 20, 25, 32, 40 20, 25, 32, 40, 50
閥嘴 2, 5, 8, 10, 21 2, 5, 8, 10, 16
最大工作壓力(MPaG) PMO 0.2, 0.5, 0.8, 1.0, 2.1 0.2, 0.5, 0.8, 1.0, 1.57
最大工作壓差(MPa) △PMX 0.2, 0.5, 0.8, 1.0, 2.1 0.2, 0.5, 0.8, 1.0, 1.57
最小工作壓力(MPaG) 0.01
最大工作溫度(。) TMO 220 C。-元件的過冷度( ) X C 6C以內X-元件的類型 2JF5X 20，25mm在法蘭上有－螺紋 1MPa=10.197kg/cm受壓外殼的設計條件（非工作條件）:最大允許壓力(MPaG)PMA 2.1(J5X，JF5X 20，25mm)，1.57(JF5X 32-50mm) 最大允許溫度(C)TMA。 220
注意 為避免非正常操作、事故或人身傷害，請不要超越規格范圍使用本產品。如果使用國家或地區的技術標準或法規對上述規格有特殊規定時，該產品應遵照當?shù)匾?guī)定使用。
序號 名稱 材質 JIS ASTM/AISI* 2 19 18 15
閥體(J5X, JF5X 20, 25) 球墨鑄鐵 FCD450 A536 10 12** 閥體( ) 鑄鐵
JF5X 32, 40, 50 FCV410 A842 Gr.400 17 13w 閥蓋 球墨鑄鐵 FCD450 A536 14
eF 浮球 不銹鋼SUS316L AISI316L 16r 閥塞 碳鋼 S25C AISI1025 9tMR閥塞墊圈 聚四氟乙烯R PTFE PTFE 8y 閥嘴 — — uMR閥嘴 形環 合成橡膠O EPR D2000CA
R 3i 內/外過濾網 不銹鋼 SUS430/304 AISI430/304 oMR閥蓋墊圈 聚四氟乙烯PTFE PTFE
!0銘牌 不銹鋼 SUS304 AISI304 4!R 浮球保護蓋 不銹鋼
SUS304 AISI304!R X-元件導向 不銹鋼 SUS304 AISI304 R 1
!3X-元件 不銹鋼 — — 5!R 彈簧卡 不銹鋼 SUS304 AISI304
!R 排氣閥座 不銹鋼SUS420F AISI420F 21!6連接套 不銹鋼 SUS416 AISI416 6 閥蓋螺栓 碳鋼 20!7 S45C AISI1045 7!8閥塞 碳鋼 S25C AISI1025MR閥塞墊圈 聚四氟乙烯PTFE PTFE
@0排污管塞** 碳鋼 S25C AISI1025
@1排污管塞墊圈** 軟鐵 SUYP AISI1010
@2法蘭(JF5X 20, 25)*** 碳鋼 SUS400/S25C A6/AISI1025 根據用戶要求可提供氣綁釋放閥。@3導管(JF5X 20, 25)*** 碳鋼 STPG370 A53 Type S Gr.A
JF5X 法蘭 32, 40, 50mm JF5X 法蘭 (mm)
ASME標準中沒有與之對應的鑄鐵材料，只能與鋼鐵法蘭相配對125FF可以與150RF相連接，250RF可以與300RF相連接也承做其它標準，長度和重量可能不同*對應250RF/300RF的重量
1. 圖中曲線上標注的數字代表閥嘴編號。 注意
2. 壓差是指疏水閥的入口端和出口端的壓。力差。
3. 排量是指冷凝水在低于飽和蒸汽溫度6C時連續排放的量。 本產品的使用條件不能超過疏水閥的
4. 推薦安全系數∶不小于1.5。 最大壓差，否則將導致冷凝水積
