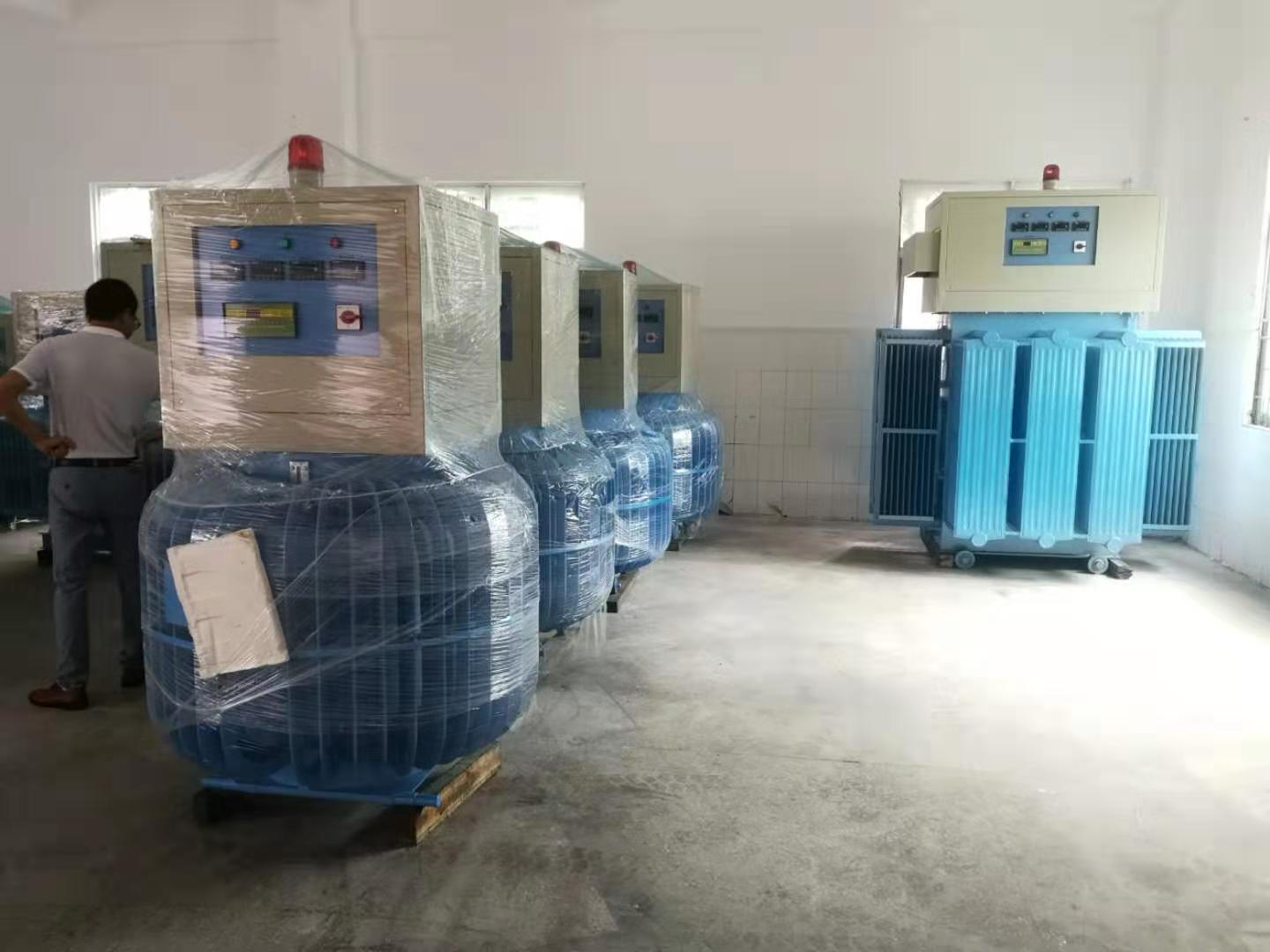

油浸式穩壓器由調壓變壓器TS（包括油箱、定子、轉子頂蓋、傳動控制電機M、手輪機構及控制線路板調壓控制二次線路元件）等組成。通過電傳電動機或手輪機構及齒輪耦合來實現轉動調壓，轉動范圍在180o內，并在油箱上端設有電器限位及機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底坐架固定，放入油箱中，箱內裝有10#變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管散熱。具有錯相、缺相、超壓、過流保護；主回路無觸點調節、無機械磨損、無火花產生、無干擾影響、故障率低等特點；而且耐強沖擊、瞬間超載能力非常強、使用壽命長、無需維護等優點。

內部鐵心采用高磁束硅鋼片、繞組采用耐高溫銅線，外部用斜槽新工藝，波形好，具有兩種調壓速度，可平滑、無級地調節負載電壓，是電機、變壓器和其他電器最理想的可調電源?？蛇_(dá)到IEC標準對電器試驗電源的要求。

內部絕緣材料采用耐高溫絕緣材料，絕緣等級高、安全性能強。

內部主軸材料采用不導磁不銹鋼材料，避免引起主軸渦流損耗，降低磁滯損耗，并增加使用年限。

特色亮點

1、采用斜槽工藝，提高輸出電壓調節的平滑性；

2、采用雙速電動機，以滿足用戶電機試驗對調壓速度的要求；

3、能在帶負荷情況下，無級、平滑、連續地調節輸出電壓；

4、無觸點調節，使用壽命長

5、短時過載能力能滿足電機試驗的要求；

6、損耗低，溫升低；

7、運行可靠，使用、維護方便

適用場合

廣泛適用于機械制造、化工、紡織、通訊、軍工等行業電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等。

技術參數：

容量范圍：80~1600KVA

輸入電壓：380V

輸出電壓：0-1000V（可根據客戶需求而定）

相   數：三相

調壓模式：電動

頻　　率：50/60HZ

冷卻方式：油浸自冷

效　　率：＞98%

抗電強度：2500V/60S

環境溫度：-10℃~+45℃

溫　　升：≤65℃

噪　　聲：＜65dB
