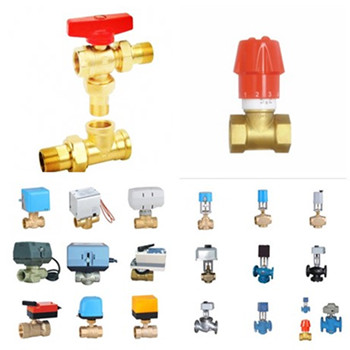

浙江寶倫閥門專業生產鍛壓三通調節閥黃銅球閥系列
技術規范：1、公稱壓力：1.6Mpa；2、工作介質：水、油、汽；3、工作溫度：-20℃≤t≤120℃；4、測試壓力符合 ISO5208 標準；5、圓柱管螺紋符合 ISO228 標準；6、閥門材質：黃銅

工作原理： 三通閥門主要有L型和T型之分。它們之間的區別是：T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連接,只起分配作用。 合流T型三通閥門為兩進一出,這種結構一般適合在兩種不同介質混合一起的工況,如進口端壓力有不同或有壓力小于出口端需在閥前加裝止回閥。
安裝方法：
1、安裝前的檢查在安裝三通調節閥之前,應該檢查三通調節閥的產品質量,從外觀檢查kai始,再檢查運輸過程中零件和附件有無丟失,有無合格證,必要時進行靜態特性的檢查或?qū)ｍ?xiàng)檢查。
2、安裝原則
(1)安裝位置,距地面要求有一定的高度,閥的上、下要留有一定空間,以便進行閥的拆裝和修理。對于裝有氣動閥門定wei器和手輪的調節閥,必須保證操作、觀察和調整方便。
(2)應安裝在shui平管道上,并上下與管道垂直,一般要在閥下加以支撐,保證穩固可靠。對于特殊場合下,需要調節閥shui平安裝在豎直的管道上時,也應將調節閥進行支撐(小kou徑調節閥除外)。安裝時,要避免給三通調節閥帶來附加應力,如管道與閥不同心或法蘭不平行等。
(3)工作環境溫度要在(-30～+ 60)℃,相對濕度不da于95%。因調節閥的薄膜和密封環等橡膠制品零件在di溫時易硬化變脆、高溫時老化,所以在安裝時應注意安裝位置,離kai加熱爐、高溫管道。
(4)后位置應有直管段,閥前后直管段長度不小于10倍的管道直徑(10D),以避免閥的直管段太短而影響流量特性。
(5)口徑與工藝管道不同時,應采用異徑管連接。在小kou徑調節閥安裝時,可用螺紋連接。閥體上流體方向箭頭應與流體方向一致。
(6)三通調節閥在安裝前要徹底清chu管道內的異物,如污垢、焊渣等。安裝后用常溫shui進行試運行,試運行時應將閥全da kai,或?qū)⑴酝╠a kai。試運行時應注意閥體與管道連接處的密封性等。
3、安裝形式三通調節閥的安裝通常情況下有一個調節閥組,即上游閥、旁路閥、下游閥和調節閥。
4、三通調節閥安裝方位的選擇通常調節閥要求垂直安裝。在滿足不了垂直安裝時,對法蘭用4個螺栓固定的調節閥可以有向上傾斜45°、向下傾斜45°、shui平安裝和向下垂直安裝四個位置。對法蘭用8個螺栓固定的調節閥則可以有9個安裝位置,分別相隔22、5°。在這些安裝位置中,zui理想的是垂直向上安裝,應該優先選擇；向上傾斜的位置為其次,依次是22、5°、45°、67、5°；向下垂直安裝為再次位置；zui差的位置是shui平安裝,它與接近shui平安裝的向下傾斜67、5°,一般不被采納。
5、三通調節閥的維護由于調節閥使用環境惡劣,在使用中難免出現一定故障。因此,進行一定的調節閥維護與維修十分必要。
