一、概述

絕緣電阻表（兆歐表）是國家強制檢定計量器具，其檢定規程為JJG622-97。檢定的主要標準器為高壓高阻箱和高壓電壓表。

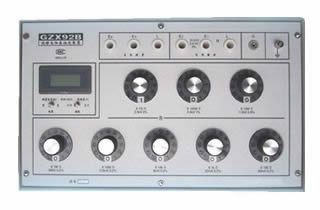

本裝置含高壓高阻箱和直流高壓數字電壓表，其中的高壓高阻箱的測量上限為20GΩ，標稱工作電壓為2.5kV，最高工作電壓為3kV。

該裝置設計有獨立的泄漏屏蔽端鈕，在測量過程中無明顯不穩定及短路、開路現象。

本裝置的部件選用獲得專利的滾動式高壓開關，使用10萬次后接觸電阻仍可滿足檢定規程的要求。其具有較長的技術壽命和機械壽命。其中的直流高壓數字電壓表，標稱電壓為3kV，最高測量電壓為3.5kV，輸入阻抗為10GΩ，并能測量開路電壓和峰值電壓，滿足檢定規程對高壓表的要求。

二、主要技術參數

1. 電阻輸出（高壓高阻箱）部分

1.1 高壓高阻箱的準確度等級及工作電壓（電流）

1.2 調節范圍：100Ω～20GΩ

1.3 使用環境條件

1.3.1 參考溫度范圍：20～25℃

1.3.2 標稱使用溫度范圍：18～28℃

1.3.3 參考濕度范圍：40～60%

1.3.4 標稱使用濕度范圍：25～75%

1.4 變差極限：在參考條件下，由單一影響量發生變化所引起的變差

★　a 為高壓高阻箱電阻盤準確度等級。

1.5 絕緣電阻：高壓高阻箱的電路與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于5TΩ。

1.6 絕緣強度：高壓高阻箱的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6kV并歷時1min的試驗，而不出現擊穿與飛弧現象。

1.7 高壓高阻箱輸出端的殘余電阻應＜0.5Ω，其變差＜0.05Ω

1.8 外形尺寸：442mm×270mm×145mm

1.9 重量：5kg

2. 電壓測量（直流高壓數字電壓表）部分

2.1 測量范圍：0～3000V

2.2 分辨率：1V

2.3 準確度：±（1%讀數±1個字）

2.4 讀數穩定性：≤±1個字

2.5 輸入電阻：10GΩ

2.6 顯示：以數碼管顯示測試結果

2.7 極性：自動顯示。測量正電壓時無極性符號顯示；測量負電壓時顯示 “—” 號。

2.8 測量速度：約2.5次/秒
