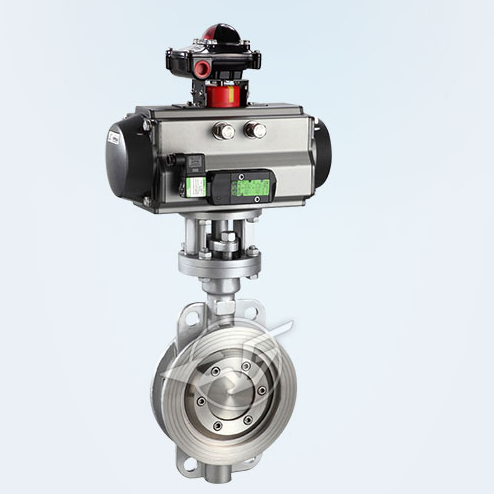

產品型號：D673H/F

公稱通徑：DN50~800mm

適用壓力：1.3×10-5Pa~3×105Pa

工作溫度：氟橡膠-25℃~+150℃

閥體材質：碳鋼(C)、不銹鋼(P4、P6)

連接方式：對夾式

設計依據：GB標準＼ANSI標準

設計標準：GB/12238、API 609

結構長度：GB 12221、ANSI B 16.10ANSI、B 16.5(2-24”)

連接法蘭尺寸：GB/9113、JB/T79ANSIB 16.47(26-32”)

實驗和檢驗：JB/T 9092、API 598

一、氣動對夾式硬密封蝶閥產品概述

采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建

設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕

性，使用壽命長，本閥具有雙向密封功能，產品符合GB/T13927-92閥門壓力試驗標準。

二、氣動對夾式硬密封蝶閥特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕、使用

壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金、密封面耐磨損、使用壽命長。

4、大規格蝶板采用絎架結構，強度高、過流面積大、流阻小。

5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

三、氣動對夾式硬密封蝶閥原理

以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。

氣缸采用1/4旋轉式氣缸，角度可調1°~5°。
