IGBT吸收 逆變式焊機電容器
一.CBB15 CBB16逆變焊機電容
n 工藝
- 介質一邊緣加厚金屬化薄膜
- 殼體一阻燃ABS/PBT
- 內部一填充環氧樹脂
- 引出一鍍錫銅電極
n 用途
該電容器廣泛用于電力電子領域中,起到隔直、母線側高次諧波濾除、IGBT尖峰吸收保護、阻尼、箝位等作用。
n 技術特點
- 低自感/低損耗/低ESR
- 大工作電流及高的電流處理能力
- 高可靠性及長壽命
- 易安裝、緊固
- 工作溫度：-25℃+75℃
- 存貯溫度：-40℃+85℃
- 執行標準：IEC61071
二.公司展示
三.產品尺寸

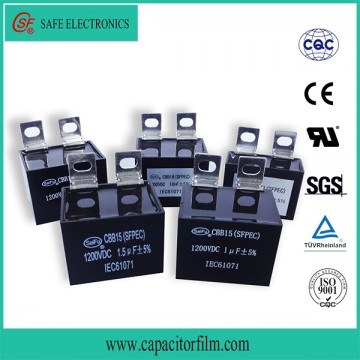

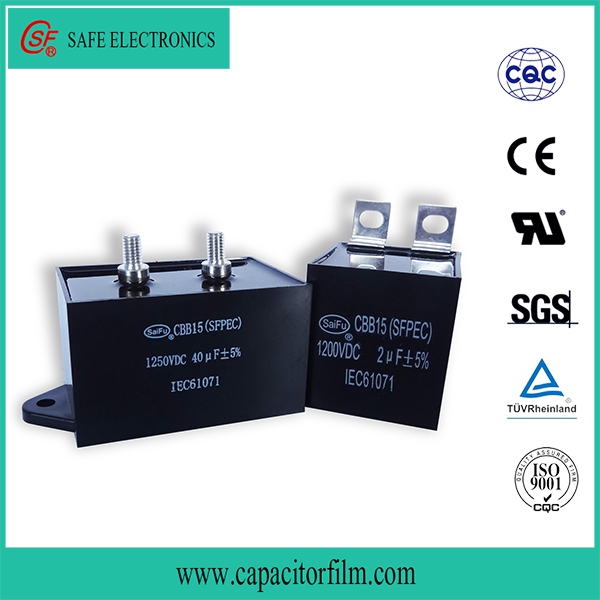

CBB15規格尺寸
|
CBB15型號 SFPEC- |
額定電壓 |
容量 （μF） |
額定電流 Max.(A) |
外殼尺寸L*B*H(mm) |
|
|
DC（V） |
AC(V) |
||||
|
1200-0.47 |
1200 |
350 |
0.47 |
5 |
44*34*36 |
|
1200-1 |
1200 |
350 |
1 |
10 |
44*34*36 |
|
1200-2 |
1200 |
350 |
2 |
18 |
50*44*50 |
|
1200-3 |
1200 |
350 |
3 |
25 |
50*44*50 |
|
1250-40 |
1250 |
400 |
40 |
10 |
74*46*49 |
|
1250-系列 |
1250 |
400 |
可達500 |
|
不定 |
n CBB16規格尺寸
|
CBB16型號 SFPEC- |
額定電壓 |
容量 （μF） |
額定電流 Max.(A) |
外殼尺寸φ*H（mm） |
|
|
DC（V） |
AC(V) |
||||
|
1400-10 |
1400 |
400 |
10 |
5 |
50*60 |
|
1400-20 |
1400 |
400 |
20 |
10 |
50*60 |
|
500-2 |
1800 |
500 |
2 |
30 |
63*49 |
|
500-3 |
1800 |
500 |
3 |
40 |
63*49 |
|
500-4 |
1800 |
500 |
4 |
50 |
63*49 |
|
500-5 |
1800 |
500 |
5 |
65 |
63*49 |
|
500-6 |
1800 |
500 |
6 |
80 |
73*49 |
n CBB65規格尺寸
|
型號 CBB65-50 |
額定電壓 |
容 量 （μF） |
額定電流 MAX.(A) |
外殼尺寸 φ*H（mm） |
|
AC(V) |
||||
|
500 |
50 |
8 |
50*125 |
注：1.其它容量、尺寸系列可按用戶需要商定。
