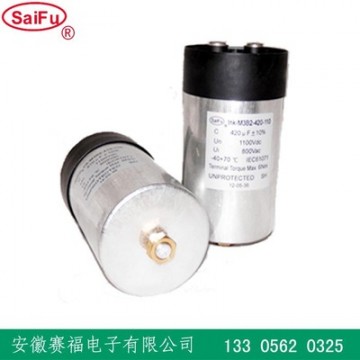

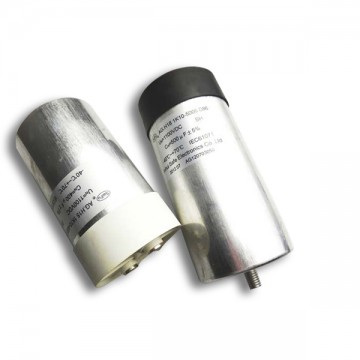

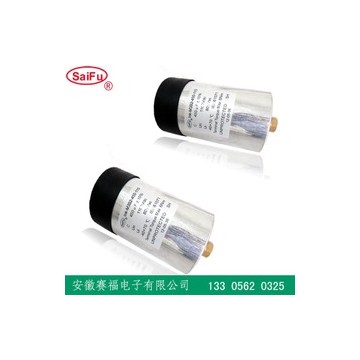

“賽福牌”直流濾波電容器（機車電力電容器）是現代變速傳動的關鍵元器件。現代變速傳動用靜態變頻器，其中半導體的開關作用產生很多的寄生信號，因此，在線路中需要電容器進行濾波、消除紋波和諧波。該自愈式金屬化薄膜電容器可以作為中間電路的直流連接和諧波濾波用，同時，也可作為控制電路中的嵌位及吸收電容器。
該電容器采用安全型金屬化膜、獨特的壓扁和焊接工藝、先進的防震和均壓均流的結構設計等創新技術，保證了容量的穩定和精度，電感量低，大幅提高了耐大電壓、涌流的強度。此類電容器既可設計成干式阻燃結構，也可設計成高真空下浸漬優質油的結構，提高電容器的絕緣性及容量穩定性、壽命可靠性，并且有良好的散熱功能，保證電容器長時間的運行。
Cn
Rs
Imax
?
WN
Ls
D x L
Drawing
m
Order No.
(uf)
(mΩ)
(A)
(KA)
(Ws)
(nH)
(mm)
(Kg)
Un 700VDC Us 1050v Ur 200V U t-t 1050 VDC Ut-c 3000 VAC
370
2.1
40
2.0
86
50
Φ76 x 130
A、B、C、D
0.7
AG.H13 0K70-3706D76
440
1.8
40
2.3
103
50
Φ76 x 145
A、B、C、D
0.8
AG.H14 0K70-4406D76
470
1.7
55
2.5
110
40
Φ86x 130
A、B、C、D
0.9
AG.H13 0K70-4706D86
560
1.4
40
3.0
132
60
Φ76 x 181
A、B、C、D
1.0
AG.H18 0K70-5606D76
590
1.3
55
3.1
137
40
Φ86x 145
A、B、C、D
1.0
AG.H14 0K70-5906D86
730
1.1
55
3.9
171
50
Φ86x 181
A、B、C、D
1.2
AG.H18 0K70-7306D86
1030
1.0
55
5.1
252
70
Φ86x 225
A、B、C、D
1.5
AG.H22 0K70-1037D86
Cn
(uf)
Rs
(mΩ)
Imax
(A)
?
(KA)
WN
(Ws)
Ls
(nH)
D x L
(mm)
Drawing
m
(Kg)
Order No.
應用領域:
直流濾波電容器（機車電力電容器）廣泛用于：交流電力機車、地鐵輕軌機車等交流傳動系統直流回路的支撐電容器，地鐵、輕軌機車剎車節能系統的電容器，大型風力發電系統、太陽能發電系統的儲能、啟動電容器，各種大功率交-直-交逆變系統中直流支撐電容器和輸出回路的濾波平滑電容器，高壓直流輸變電（HVDC）、靜止型無功補償（SVC）濾波補償用電容器，化工、紡織、機械、鋼鐵等行業的水泵及大型風機、電動走道或其它變速傳動機器設備
主要特點:
該電容器采用油浸漬技術，其具有以下特點：
·高儲能密度；·高環境工作溫度；·長壽命；·低電感； ·耐大電流；
·低介質損耗·散熱性能優異；機械性能好； ·通過ISO9001質量體系認證； ·環保型設計； ·高質量、高可靠性及安全性；·耐腐蝕； ·交貨及時、周期短、鋁電解電容器替代產品；
詳細技術規格：
·容量范圍：C=100μF ～20000μF，根據要求可以更高；
·容量偏差：一般+/-5%，根據要求可以更?。?
·額定電壓：Un=600～6000V，其它值根據要求可以更高，工作電壓應為直流電壓和紋波電壓峰值之和。Un=Undc+Uripple；
·額定電流：允許的rms電流見參數表；
·tanδ： ≤0.002（20℃，100Hz）；
·自感量：曲型值30nH～60nH，根據要求可低于30nH；
·預期壽命：100000小時，其它值可根據要求；
·浪涌電壓：在下列浪涌電壓下對電容器的預期壽命沒有顯著影響；
·環境溫度：運行期間-55℃～+85℃,存放-55℃～+90℃
·最大允許海拔高度：1000m；
·安裝：任何地點；
·使用標準：IEC61881，IEC61071。
聯系人:周耀宗 TEL:13818120419 13305621817
聯系TEL:0562-2822518 傳真:0562-2855972
公司名稱：安徽賽福電子有限公司
地址:安徽省 銅陵市獅子山經濟開發區棲鳳路1771號
