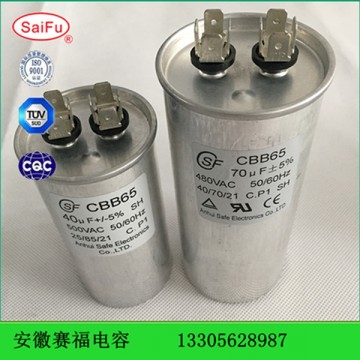

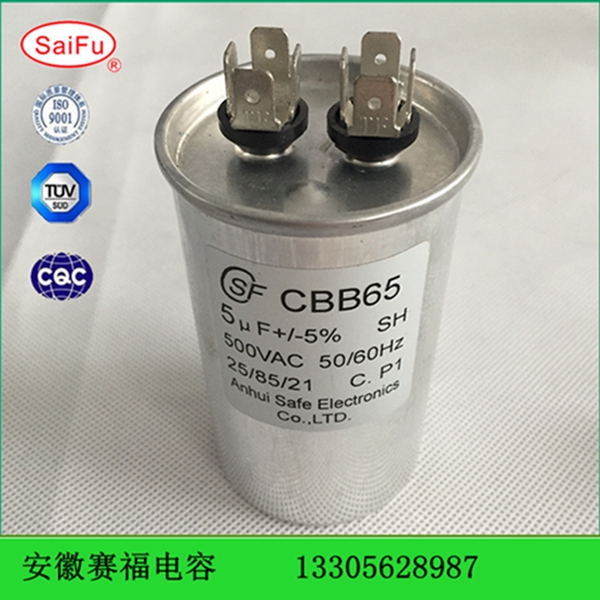

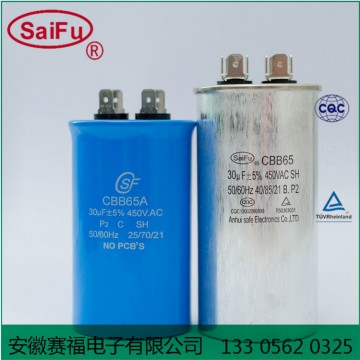

一、電容器外形
二、工藝流程
三、CBB電容
本電容器采用邊緣加厚的金屬化鋅鋁膜作為電極和介質。該膜經過卷繞機卷繞后裝入鋁質外殼中。再在外殼中裝入高純度的蓖麻油使其保持真空狀態，并且可以使產品耐高溫。這樣產品的性能更好，適用壽命更長。本產品還采用第二代機械防爆設計作為防爆手段，因而產品的性能有很大的保證和提升。
適用范圍：
廣泛用于家用空調器等頻率為50Hz/60Hz的交流電源供電的單相電機啟動和運行；以及大功率照明燈具的功率因數補償
認證：C**C UL VDE TUV
一：技術規范
·執行標準：GB/T3667-2005
·氣候類別：40/70/21或40/85/21
·容量偏差：±5%
·絕緣電阻：≥3000S（MΩ·μF）
·損耗角正切：tgδ≤0.002(50Hz～100Hz)
二：使用要求：
·海拔：≤2000m
·投入時的剩余電壓：不超過額定電壓的10%
·最大允許電壓：不超過1.1倍額定電壓
·最大允許電流：不超過1.3倍額定電流
三：規格尺寸 (mm)
|
額定電壓（VAC） |
標稱電容量（μF） |
尺寸 |
|
|
D |
H |
||
|
200,250,370, 400,440,450 |
3,4,5,7.5,10,12.5,15,17,20,22.5, 25,30,35,40,45,50,55,60,70,80,100, 25+5, 30+5, 35+5, 50+5, 60+5, 70+5, 80+5… |
40,45,50,55, 60,63.5, 52*32,71*45 |
60,65,70,75,80,85,90,95,100,105,110,115, 120,125,135,138 |
注：1、其它容量、尺寸系列可按用戶需要商定。 2、引出端形式可根據用戶協議要求制作。
四、用途說明
ＣＢＢ６５電容器學術上叫做金屬化聚丙烯膜交流電機電容器，從中，我們也可以看出它的部分主要用途。
用于交流思力系統中,組裝功率因數自動補償柜、就地補償裝置及UPS電源等；
用于頻率為50Hz交流電源供電的單相電動機啟動和運轉，可連續工作；
適合于煤礦井下、鐵路、航天等到安全性要求較高的場所。
電容器具有體積小、重量輕、損耗小、電性能優異、自愈性良好等特點。廣泛應用
于空調、壓縮機、馬達等頻率為50Hz/60Hz的交流電動機的啟動和運行。
五、實力展示
